压电式振动送料机是以由钛酸盐和锆酸盐为主要成分的压电陶瓷制成的压电素子为驱动源的振动送料机。它是利用压电素子的施加电压产生机械变形的压电效应（Piezo Effect）形成的振动来完成零件输送的划时代的送料机。
这种振动机用途广泛，可通过中心固定或四周固定随意安装各种振动盘。由于驱动部没有线圈，铁芯，所以电气?机械构造非常简单，从而具有良好的耐久性。
产机电子SANKI 压电式圆盘(PEF-***A(B))系列振动机: PEF-460B PEF-390B PEF-300A PEF-230A PEF-190A PEF-150A PEF-120A PEF-90A
特点
１．无需调整弹簧片
因为通过简单的控制器的频率设定就能实现理想的运行状态，所以在机器装配或使用电频50/60Hz发生变更时，无需对共振弹簧片进行调整，且不存在经年变化。
２．对零件无电磁影响
驱动部对小型零件，磁性零件不产生任何的磁气影响，利于零件的筛选。
３．最适合微小零件的输送
因为是通过弹簧片进行直接驱动，所以振动的有效成分大，从而能够实现对微小零件的无跳跃输送。
４．显著的节能效果
由于压电素子的电气—机械能转换率高，所以和已往的形式相比可以达到70%以上的节能效果。
５．100V，200V的共用
通过使用专用控制器，实现了100V，200V的共用。
并且可以通过安装使用「KS-3」传感器来提供安定的动力。
压电式圆盘(PEF-***A(B))系列振动机数据
PEF- 90A
PEF-120A
PEF-150A
PEF-190A
PEF-230A
PEF-300A
PEF-390B
PEF-460B

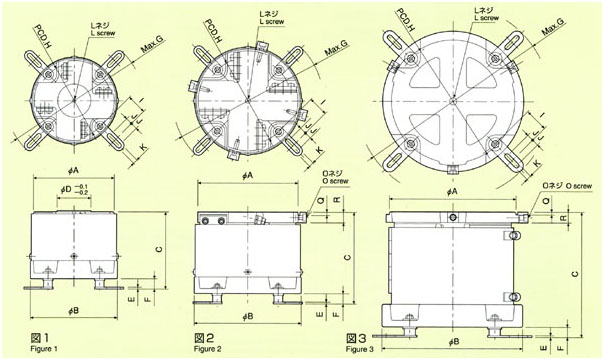

■振动机外形尺寸图
■振动机外形尺寸表
（单位 unit:mm)
|
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
O |
Q |
R |
图号 |
|
PEF-90A |
90 |
100 |
100 |
50 |
2.3 |
15 |
175 |
80 |
30 |
10 |
7 |
M6 |
- |
- |
- |
1 |
|
PEF-120A |
120 |
130 |
115 |
205 |
110 |
|
PEF-150A |
150 |
160 |
137 |
_ |
225 |
130 |
M8 |
4-M5 |
4.5 |
16 |
2 |
|
PEF-190A |
190 |
210 |
187 |
290 |
180 |
35 |
M12 |
3-M5 |
3 |
|
PEF-230A |
230 |
260 |
205 |
330 |
220 |
3-M8 |
19 |
|
PEF-300A |
300 |
320 |
225 |
3.2 |
19 |
414 |
270 |
45 |
15 |
|
PEF-390B |
390 |
440 |
252 |
26 |
534 |
380 |
50 |
M16 |
3-M10 |
6 |
24 |
|
PEF-460B |
460 |
530 |
304 |
4.5 |
25 |
645 |
465 |
60 |
10 |
4-M10 |
25 |
■技术参数
|
型号 |
90A |
120A |
150A |
190A |
230A |
300A |
390B |
460B |
|
输入电压 AC(V) |
0～250 |
|
消费电流(mA)
（标准振动盘） |
8 |
15 |
37 |
65 |
90 |
165 |
|
共振频率(Hz+/10Hz)
（标准振动盘） |
255 |
240 |
233 |
210 |
165 |
152 |
120 |
100 |
|
弹簧片角度（标准） (θ°） |
15 |
|
压电素子型号 |
SR-1639B |
SR-2443B |
SR-3860B |
SR-5086A1 |
SR-65100A1 |
SR-68105C |
SR-80116A |
|
压电素子使用片数
(片pcs.) |
2 |
3 |
|
喷涂颜色 |
外罩 |
日涂工 S3-309 |
|
底座 |
日涂工 S2-1034 |
|
振动机重量 (Kg) |
1.7 |
3.3 |
5.3 |
12.3 |
17.8 |
32.6 |
54 |
105 |
|
可承最大振动盘 |
直径 φ(mm) |
120 |
150 |
250 |
310 |
370 |
500 |
620 |
760 |
|
重量(kg) |
0.3 |
0.6 |
2 |
3 |
5 |
8 |
14 |
25 |
|
可承工件重量 (kg) |
0.2 |
0.4 |
0.8 |
1.5 |
2.5 |
3 |
5 |
|
使用温度 （℃） |
0～40 |
|
使用湿度(%/RH)
（无凝露） |
10～90 |
|
适用
控制器 |
标准 |
P1系列 |
P2系列 |
P3系列 |
|
反馈控制 |
P1-F系列 |
P2-F系列 |
P3-F系列 |
|
