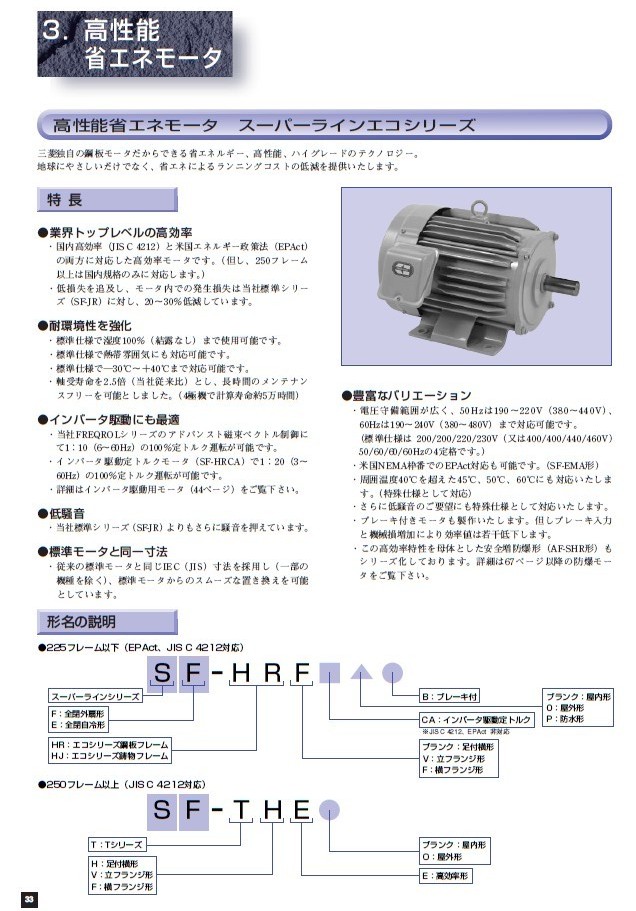

■行业领先的高功率
国内高效率（JIS C 4212）对应了的高效电机。
对应SF-JR系列，能耗降低20 ~ 30%。
■加强耐环境性
标准规格 湿度100（结露）可以使用。
标准规格 热带气候也可以使用。
标准规格 -30℃～＋40℃可以使用。
轴承润滑脂寿命2.5倍（本公司以前相比），长时间免维护。（4极机计算寿命约5万小时）
■逆变器驱动也最适合
本公司变频器FREQROL系列的配合使用（6 ~ 60Hz）情况下100%恒定力矩连续运行。
变频器驱动恒定力矩电机进行矢量控制的话（3 ~ 60Hz）情况下100%恒定力矩连续运行。另外，リアルセンサレスベクトル控制的话（0.3 ~ 60Hz）情况下100%恒定力矩连续运行。
详细请看变频器驱动马达。
■低噪音
比本公司标准系列（SF - JR）噪音更加小。
■与标准电动机同一寸法
采用传统的标准电动机一样IEC（JIS）尺寸（部分机种除外），可更换标准电动机顺利安装。
■丰富的变化
电压守备范围广，50Hz 190～220V（380～440 V），
60Hz 190～240 V（380～480 V）为止可以对应。
（标准规格200 / 200 / 220 / 230 V（或者400 / 400 / 315 / 460 V）50 / 60 / 60 / 60Hz的4额定。）
周囲40℃温度超过45℃50℃，60℃也对应。（特殊规格对应）
并且低噪音的要求也可作为特殊规格对应。
可以制作带制动器的马达。但是刹车输入和机械亏损增加效率值略有下降。
另有高效特性为目的的增安防爆型（AF - SHR形）。详细请看增安防爆型电动机。

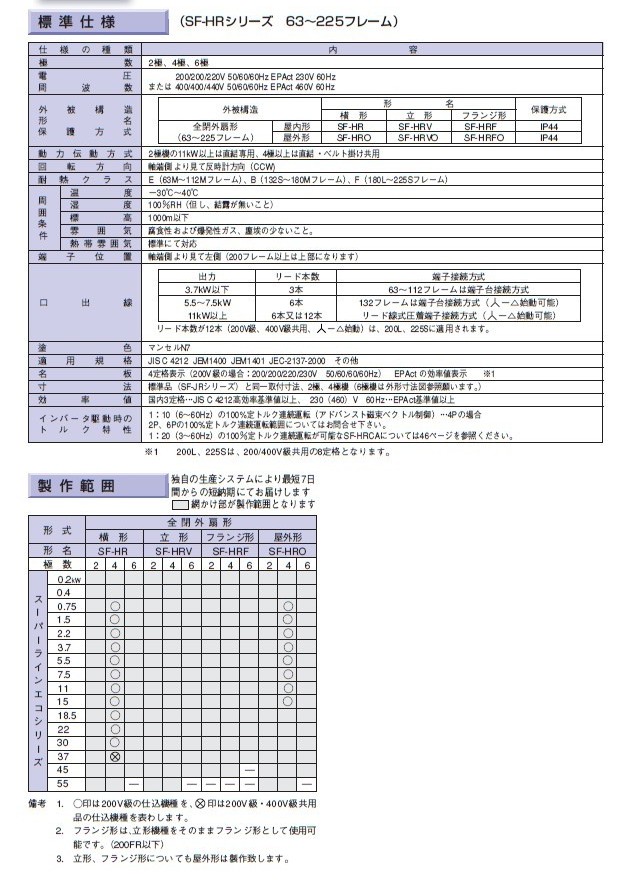

標準仕様（SF-HRシリーズ 63～225フレーム）
| 仕様の種類 |
内容 |
| 極数 |
2極、4極、6極 |
| 電圧・周波数 |
200/200/220/230V 50/60/60/60Hz、または400/400/440/460V 50/60/60/60Hz |
外被構造
形名
保護方式 |
| 外被構造 |
形名 |
保護方式 |
| 横形 |
立形 |
フランジ形 |
全閉外扇形
（63～225フレーム） |
屋内形 |
SF-HR |
SF-HRV |
SF-HRF |
IP44 |
| 屋外形 |
SF-HRO |
SF-HRVO |
SF-HRFO |
IP44 | |
| 動力伝達方式 |
2極機の11kW以上は直結専用、4極以上は直結・ベルト掛け共用 |
| 回転方向 |
軸端側より見て反時計方向（CCW) |
| 耐熱クラス |
E（63M～112Mフレーム）、B（132S～180Mフレーム）、F（180L～225Sフレーム） |
周
囲
条
件 |
温度 |
－30℃～40℃ |
| 湿度 |
100％RH（但し、結露が無いこと） |
| 標高 |
1000m以下 |
| 雰囲気 |
腐食性および爆発性ガス、塵埃の少ないこと。 |
| 熱帯雰囲気 |
標準にて対応 |
| 端子位置 |
軸端側より見て左側（200フレーム以上は上部になります） |
| 口出線 |
| 出力 |
リード本数 |
端子接続方式 |
| 3.7kW以下 |
3本 |
63～112フレームは端子台接続方式 |
5.5～7.5kW
11kW以上 |
6本
6本又は12本 |
132フレームは端子台接続方式（ －△始動可能）
リード線式圧着端子接続方式（－△始動可能） | リード本数が12本（200V級、400V級共用、－△始動）は、200L、225Sに適用されます。 |
| 塗色 |
マンセルN7 |
| 適用規格 |
JIS C 4212 JEM1400 JEM1401 JEC-2137-2000 その他 |
| 名板 |
4定格表示（200V級の場合：200/200/220/230V 50/60/60/60Hz） ※1 |
| 寸法 |
標準品（SF-JRシリーズ）と同一取付寸法、2極、4極機（6極機は外形寸法図参照願います。） |
| 効率値 |
200（400）V 50Hz、220（440）V 60Hz…JIS C 4212高効率基準値以上 |
インバータ駆動時の
トルク特性 |
1：10（6～60Hz）の100%定トルク連続運転（アドバンスト磁束ベクトル制御）…4Pの場合
2P、6Pの100%定トルク連続運転範囲についてはお問合せ下さい。
1：20（3～60Hz）の100％定トルク連続運転が可能なSF-HRCAについてはインバータ駆動定トルクモータを参照ください。 |
※1 200L、225Sは、200/400V級共用の8定格となります。
