ろ過面積の広いカートリッジフィルターを採用。

集塵機

能力維持に必要なフィルターの払落しを手動で行うタイプです。
様々な作業に適応します。

自社製トップランナーモータを搭載

トップランナー規制に対応したトップランナーモータ（プレミアム効率・IE3）を搭載した機種をご用意。更に0.75kW～2.2kWの機種は、自社製トップランナーモータを搭載し、短納期対応が可能です。更に自社製標準モータを搭載した標準型（3.7kＷ以外）の２機種もあり、お客様のニーズに合わせたご提案が可能です。
（型式末尾に-P表記。-P表記無は標準モータ仕様になります。）

高性能カートリッジフィルター（再利用可能）と最適な払落し機能

集塵機独自のプリーツ形状でろ過面積も非常に広く、目詰まりしにくい構造になっています。そのため、交換周期も長くなり、非常に経済的です。
手動シェイキングレバーで効果的に振動させ、粉塵剥離性を向上し、集塵能力を最適に高める設計になっています。

※フィルター材質：ポリエステル成形不織布

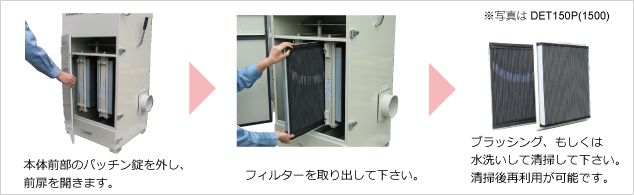

工具レスで簡単メンテナンス。

集塵機
フィルター取り外しに工具は不要です。フィルターは清掃後再利用が可能で経済的です。
※清掃後能力が回復しない、もしくはすぐに能力が落ちる場合は交換が必要です。

仕様表

	トップランナー（IE3）モータ	DET75P		DET150P		DET220P		DET370P
	標準モータ	DET75e		DET1500		DET2200		-
集塵方式		成形不織布カートリッジフィルター
電源		3φ200V		3φ200V		3φ200V		3φ200V
出力 (kW)		0.75		1.5		2.2		3.7
周波数 (Hz)		50	60	50	60	50	60	50	60
定格電流値(A)		3.6	3.5	5.8	5.8	8.6	8.4	13.6	13.2
最大時風量(㎥/min)		15	16	24	28	34	40	45	50
最高時静圧(kPa)		1.81	1.96	2.35	2.75	2.75	3.24	2.94	3.43
吸込口径(mm)		φ125		φ150		φ175		φ200
排出口径（mm)		342×112		φ175		φ200		φ250
引出容量 (L)		10		25		36		26×2
最大時騒音(dB)		66	68	69		71		73
質量(kg)		107		143		181		247
ろ過面積(㎡)		2.5		9.0		13.5		18.0
使用フィルター数		2枚		4枚 (2ユニット)		6枚 (3ユニット)		8枚 (4ユニット)
除塵方式		手動シェイキング方式

※性能はJIS B8330に準拠して測定、風量はファンではなく集塵機の値(最大値)です。
※定格電流値、質量はトップランナーモータ搭載機種の数値を記載しております。
※御注文時は周波数（50Hz/60Hz）を必ずご指定ください。

▲　ページトップへ

DET(0.75～3.7kW）専用オプション

≪フットスイッチ≫

断続作業や、両手がふさがる際に大変便利です。
※3相200V機種のみ　※後付不可

≪指定色≫

１台からご指定頂けます。色番号をご指定下さい。

≪HEPAｸﾗｽﾌｨﾙﾀｰ≫
よりクリーンな排気を実現します。
【捕集効率0.3μm以上
99.97％捕集】
※型式末尾に「-HP」表記
※0.75kW機種のみ

≪異電圧≫
完全自社製モータの為、ご指定の電源電圧に短納期・低価格で対応可能。
※要お問い合せ

≪キャスターセット≫

高さ調整や移動に便利です。

〈標準セット〉
DET75e(P)…75φゴム車・自在4輪
DET1500(150P)以上…
100φゴム車・自在4輪内2輪ｽﾄｯﾊﾟｰ付
※キャスターの取付はお客様にて

≪ホッパー仕様≫
集塵機
下部引出の代わりにホッパーを取付る仕様です。
粉じん量が多い場合、メンテナンス頻度を簡略化できます。
※0.75kW機種以外
※型式末尾に「-H」表記

≪電動シェイキング仕様≫

集塵機

押しボタン操作により電動で塵落としを行います。
自動機との連動や遠隔操作も可能です。
※シェイキング装置出力：0.1kW
※0.75kW機種以外
※型式末尾に「-E」表記

≪前置サイクロンBOX仕様≫

集塵機

サンドブラスト等粉じん量が多い場合や、粉塵粒径が大きい場合、本体性能維持に効果があります。
※0.75kW機種以外
※型式末尾に「-Y」表記

※その他、ご要望がございましたら是非お問い合わせ下さい。
