好利旺ORION 精密空调机 PAP系列 温度控制 水冷式

精密空調機 PAP 温度制御タイプ/水冷式省エネ＆高精度を徹底追求！ 業界をリードするPAPシリーズ

PAP05C1-W / PAP05C1-FW
PAP05C1-W1 / PAP05C1-FW1
PAP10C1-W / PAP10C1-FW
PAP10C1-W1 / PAP10C1-FW1
PAP20C1-W / PAP20C1-FW
PAP20C1-W1 / PAP20C1-FW1
PAP40C-W / PAP40C-FW
PAP40C-W1 / PAP40C-FW1

処理風量3～40m3/min温度制御精度±0.1℃設定温度範囲18～30℃

シリーズ特長

  • R32冷媒を採用※
  • ドライブレコーダー機能搭載。運転データを保存・USBメモリで取出し可
  • PAP05C1-W ～ PAP20C1-FW、PAP05C1-W1 ～ PAP20C1-FW1のみ

特注対応品
消音吸込ダクト/循環用吸込チャンバー
排気チャンバー/湿度表示付

特注対応品一覧はこちら

  • 上記以外の仕様も製作いたしますので別途ご用命ください。
精密空調機 PAP 温度制御タイプ/水冷式supereco2安心冷媒回路2年保証※本製品の冷媒回路保証期間は、お買い上げ後 2 年間
（ただし稼動時間 10,000時間まで）です。
  • インテリジェントモニタインテリジェントモニタ
    •
  • ヒートポンプバランス制御ヒートポンプバランス制御
    •
  • 容量制御容量制御
    •
  • HEPAフィルタ（Fタイプ）HEPAフィルタ(Fタイプ)
    •
  • 空冷空冷
    •
  • 水冷水冷
    •
  • 温度制御温度制御
    •
  • 湿度制御湿度制御

仕様

PAP05C1-W PAP05C1-FW
性能 設定可能温度範囲※1 ℃ 18～30
温度制御精度※2 ℃ ±0.1
冷却＋加熱能力(50/60Hz) kW 3.2/3.2
(最大冷却能力) (kW) (2.0)
定格処理風量 m3/min 3～5
最大機外静圧※3 Pa 210 480
環境条件 周囲温湿度範囲(吸込空気)※1 ℃,％ 15～35 , 30～70
吸込温度変化勾配 ℃/h ±10以内
吸込湿度変化勾配 ％/h ±5以内
冷却水水温変化勾配 ℃/h ±5以内
外形寸法(高さ×奥行×幅)※4 mm 1240×586×513 1480×586×513
製品質量 kg 127 143
制御空気吐出口 mm Φ123 Φ123
HEPAフィルタボックス付
冷却水 供給量※6 m3/h 0.6
供給温度範囲 ℃ 15∼32
供給圧力 MPa 0.69以下
出入口圧力差 MPa 0.2以上
接続口径 Rc1/2
電気特性 電源※7 V(Hz) 三相200∼220V ±10％(50/60)
消費電力※8 kW 1.1
電流※8 A 4.3
電源容量※9 kVA 1.5
騒音値(50/60Hz)※10 dB 60 68
運転制御方式 ヒートポンプバランス制御
冷媒※11 R32
冷凍用圧縮機出力 kW 0.85
スクロールできます
PAP05C1-W1 PAP05C1-FW1
性能 設定可能温度範囲※1 ℃ 18～30
温度制御精度※2 ℃ ±0.1
最大冷却能力 kW 2.0
最大加熱能力 (kW) 0.4
定格処理風量 m3/min 3～5
最大機外静圧※3 Pa 210 480
環境条件 周囲温湿度範囲(吸込空気)※1 ℃,％ 15～35 , 30～70
吸込温度変化勾配 ℃/h ±10以内
吸込湿度変化勾配 ％/h ±5以内
冷却水水温変化勾配 ℃/h ±5以内
外形寸法(高さ×奥行×幅)※4 mm 1240×586×513 1480×586×513
製品質量 kg 124 140
制御空気吐出口 mm Φ123 Φ123
HEPAフィルタボックス付
冷却水 供給量※6 m3/h 0.6
供給温度範囲 ℃ 5∼32
供給圧力 MPa 0.69以下
出入口圧力差 MPa 0.2以上
接続口径 Rc1/2
電気特性 電源※7 V(Hz) 三相200∼220V ±10％(50/60)
消費電力※8 kW 1.1
電流※8 A 4.3
電源容量※9 kVA 1.5
騒音値(50/60Hz)※10 dB 60 68
運転制御方式 ヒートポンプバランス制御(スーパーレヒート仕様)
冷媒※11 R32
冷凍用圧縮機出力 kW 0.85
スクロールできます
PAP10C1-W PAP10C1-FW
性能 設定可能温度範囲※1 ℃ 18～30
温度制御精度※2 ℃ ±0.1
冷却＋加熱能力(50/60Hz) kW 6.5/6.5
(最大冷却能力) (kW) (4.0)
定格処理風量 m3/min 7～10
最大機外静圧※3 Pa 180 570
環境条件 周囲温湿度範囲(吸込空気)※1 ℃,％ 15～35 , 30～70
吸込温度変化勾配 ℃/h ±10以内
吸込湿度変化勾配 ％/h ±5以内
冷却水水温変化勾配 ℃/h ±5以内
外形寸法(高さ×奥行×幅)※4 mm 1515×720×570 1855×720×570
製品質量 kg 163 205
制御空気吐出口 mm Φ148 Φ148
HEPAフィルタボックス付
冷却水 供給量※6 m3/h 1.2
供給温度範囲 ℃ 15∼32
供給圧力 MPa 0.69以下
出入口圧力差 MPa 0.2以上
接続口径 Rc3/4
電気特性 電源※7 V(Hz) 三相200∼220V ±10％(50/60)
消費電力(50/60Hz)※8 kW 1.5
電流※8 A 4.6 4.8
電源容量※9 kVA 1.6 1.7
騒音値(50/60Hz)※10 dB 64 73
運転制御方式 ヒートポンプバランス制御
冷媒※11 R32
冷凍用圧縮機出力 kW 0.85
スクロールできます
PAP10C1-W1 PAP10C1-FW1
性能 設定可能温度範囲※1 ℃ 18～30
温度制御精度※2 ℃ ±0.1
最大冷却能力 kW 4.0
最大加熱能力 (kW) 0.8
定格処理風量 m3/min 7～10
最大機外静圧※3 Pa 180 570
環境条件 周囲温湿度範囲(吸込空気)※1 ℃,％ 15～35 , 30～70
吸込温度変化勾配 ℃/h ±10以内
吸込湿度変化勾配 ％/h ±5以内
冷却水水温変化勾配 ℃/h ±5以内
外形寸法(高さ×奥行×幅)※4 mm 1515×720×570 1855×720×570
製品質量 kg 160 202
制御空気吐出口 mm Φ148 Φ148
HEPAフィルタボックス付
冷却水 供給量※6 m3/h 1.2
供給温度範囲 ℃ 5∼32
供給圧力 MPa 0.69以下
出入口圧力差 MPa 0.2以上
接続口径 Rc3/4
電気特性 電源※7 V(Hz) 三相200∼220V ±10％(50/60)
消費電力※8 kW 1.5
電流※8 A 4.6 4.8
電源容量※9 kVA 1.6 1.7
騒音値(50/60Hz)※10 dB 64 73
運転制御方式 ヒートポンプバランス制御(スーパーレヒート仕様)
冷媒※11 R32
冷凍用圧縮機出力 kW 0.85
PAP20C1-W PAP20C1-FW
性能 設定可能温度範囲※1 ℃ 18～30
温度制御精度※2 ℃ ±0.1
冷却＋加熱能力(50/60Hz) kW 13.0/13.0
(最大冷却能力) (kW) (8.0)
定格処理風量 m3/min 13～20
最大機外静圧※3 Pa 110 540
環境条件 周囲温湿度範囲(吸込空気)※1 ℃,％ 15～35 , 30～70
吸込温度変化勾配 ℃/h ±10以内
吸込湿度変化勾配 ％/h ±5以内
冷却水水温変化勾配 ℃/h ±5以内
外形寸法(高さ×奥行×幅)※4 mm 1515×860×640 1855×860×640
製品質量 kg 210 260
制御空気吐出口 mm Φ198 Φ198
HEPAフィルタボックス付
冷却水 供給量※6 m3/h 2.2
供給温度範囲 ℃ 15～32
供給圧力 MPa 0.69以下
出入口圧力差 MPa 0.2以上
接続口径 Rc3/4
電気特性 電源※7 V(Hz) 三相200∼200V±10％(50/60)
消費電力※8 kW 3.1 3.2
電流※8 A 10.0 10.3
電源容量※9 kVA 3.5 3.6
騒音値(50/60Hz)※10 dB 67 71
運転制御方式 ヒートポンプバランス制御
冷媒※11 R32
冷凍用圧縮機出力 kW 1.85
スクロールできます
PAP20C1-W1 PAP20C1-FW1
性能 設定可能温度範囲※1 ℃ 18～30
温度制御精度※2 ℃ ±0.1
最大冷却能力 kW 8.0
最大加熱能力 (kW) 1.6
定格処理風量 m3/min 13～20
最大機外静圧※3 Pa 110 540
環境条件 周囲温湿度範囲(吸込空気)※1 ℃,％ 15～35 , 30～70
吸込温度変化勾配 ℃/h ±10以内
吸込湿度変化勾配 ％/h ±5以内
冷却水水温変化勾配 ℃/h ±5以内
外形寸法(高さ×奥行×幅)※4 mm 1515×860×640 1855×860×640
製品質量 kg 204 254
制御空気吐出口 mm Φ198 Φ198
HEPAフィルタボックス付
冷却水 供給量※6 m3/h 2.2
供給温度範囲 ℃ 5～32
供給圧力 MPa 0.69以下
出入口圧力差 MPa 0.2以上
接続口径 Rc3/4
電気特性 電源※7 V(Hz) 三相200∼200V±10％(50/60)
消費電力※8 kW 3.1 3.2
電流※8 A 10.0 10.3
電源容量※9 kVA 3.5 3.6
騒音値(50/60Hz)※10 dB 67 71
運転制御方式 ヒートポンプバランス制御(スーパーレヒート仕様)
冷媒※11 R32
冷凍用圧縮機出力 kW 1.85
スクロールできます
PAP40C-W PAP40C-FW
性能 設定可能温度範囲※1 ℃ 18～30
温度制御精度※2 ℃ ±0.1
冷却＋加熱能力(50/60Hz) kW 22.0/22.0
(最大冷却能力) (kW) (16.0)
定格処理風量 m3/min 25～40
最大機外静圧※3 Pa 470 900
環境条件 周囲温湿度範囲(吸込空気)※1 ℃,％ 15～35 , 30～70
吸込温度変化勾配 ℃/h ±10以内
吸込湿度変化勾配 ％/h ±5以内
冷却水水温変化勾配 ℃/h ±5以内
外形寸法(高さ×奥行×幅)※4 mm 1865×1070×830 2337×1070×830
製品質量 kg 365 457
制御空気吐出口 mm Φ350 Φ350
HEPAフィルタボックス付※5
冷却水 供給量※6 m3/h 3.0
供給温度範囲 ℃ 15～32
供給圧力 MPa 0.69以下
出入口圧力差 MPa 0.2以上
接続口径 Rc1
電気特性 電源※7 V(Hz) 三相200～220V±10％(50/60)
消費電力(50/60Hz)※8 kW 5.9 6.0
電流※8 A 21.3 21.4
電源容量※9 kVA 7.4 7.5
騒音値(50/60Hz)※10 dB 78
運転制御方式 ヒートポンプバランス制御
冷媒※11 R410A
冷凍用圧縮機出力 kW 3.0
スクロールできます
PAP40C-W1 PAP40C-FW1
性能 設定可能温度範囲※1 ℃ 18～30
温度制御精度※2 ℃ ±0.1
最大冷却能力 kW 16.0
最大加熱能力 (kW) 3.2
定格処理風量 m3/min 25～40
最大機外静圧※3 Pa 470 900
環境条件 周囲温湿度範囲(吸込空気)※1 ℃,％ 15～35 , 30～70
吸込温度変化勾配 ℃/h ±10以内
吸込湿度変化勾配 ％/h ±5以内
冷却水水温変化勾配 ℃/h ±5以内
外形寸法(高さ×奥行×幅)※4 mm 1865×1070×830 2337×1070×830
製品質量 kg 345 437
制御空気吐出口 mm Φ350 Φ350
HEPAフィルタボックス付※5
冷却水 供給量※6 m3/h 3.0
供給温度範囲 ℃ 5∼32
供給圧力 MPa 0.69以下
出入口圧力差 MPa 0.2以上
接続口径 Rc1
電気特性 電源※7 V(Hz) 三相200∼220V ±10％(50/60)
消費電力※8 kW 5.9 6.0
電流※8 A 21.3 21.4
電源容量※9 kVA 7.4 7.5
騒音値(50/60Hz)※10 dB 78
運転制御方式 ヒートポンプバランス制御(スーパーレヒート仕様)
冷媒※11 R410A
冷凍用圧縮機出力 kW 3.0
  1. 制御可能な温度範囲を表すものではありません。制御可能温度範囲は、吸込空気温湿度により異なります。
  2. 吸込空気温湿度、冷却水温度及び冷却水供給量安定時。吐出口1点、コントローラ表示値精度、
  3. 制御空気吐出側にて絞り、最大定格風量にて運転した時の機外静圧。
  4. 高さは吐出口含む。
  5. HEPAフィルタボックスは本体と分離して出荷となりますので、現地での取り付けが必要です。
  6. 最大定格風量で最大冷却時、冷却水出入口温度差6.5℃時。
  7. 電源電圧の相間アンバランスは、±3％以内としてください。
  8. 仕様範囲内における最大値。
  9. 仕様範囲内における最大運転電流時。
  10. 消音ダクトを取り付けることにより、騒音値を下げることが可能です。
  11. 本製品には微燃性冷媒ガスが封入されております。屋内設置する際は、冷媒ガス漏洩時の燃焼防止の為、充分な換気を行い火気を近づけないよう留意願います。
  • 接続ダクトは必ず断熱ダクトを使用し、極力短くしてください。(推奨5m以内)
スクロールできます
スクロールできます

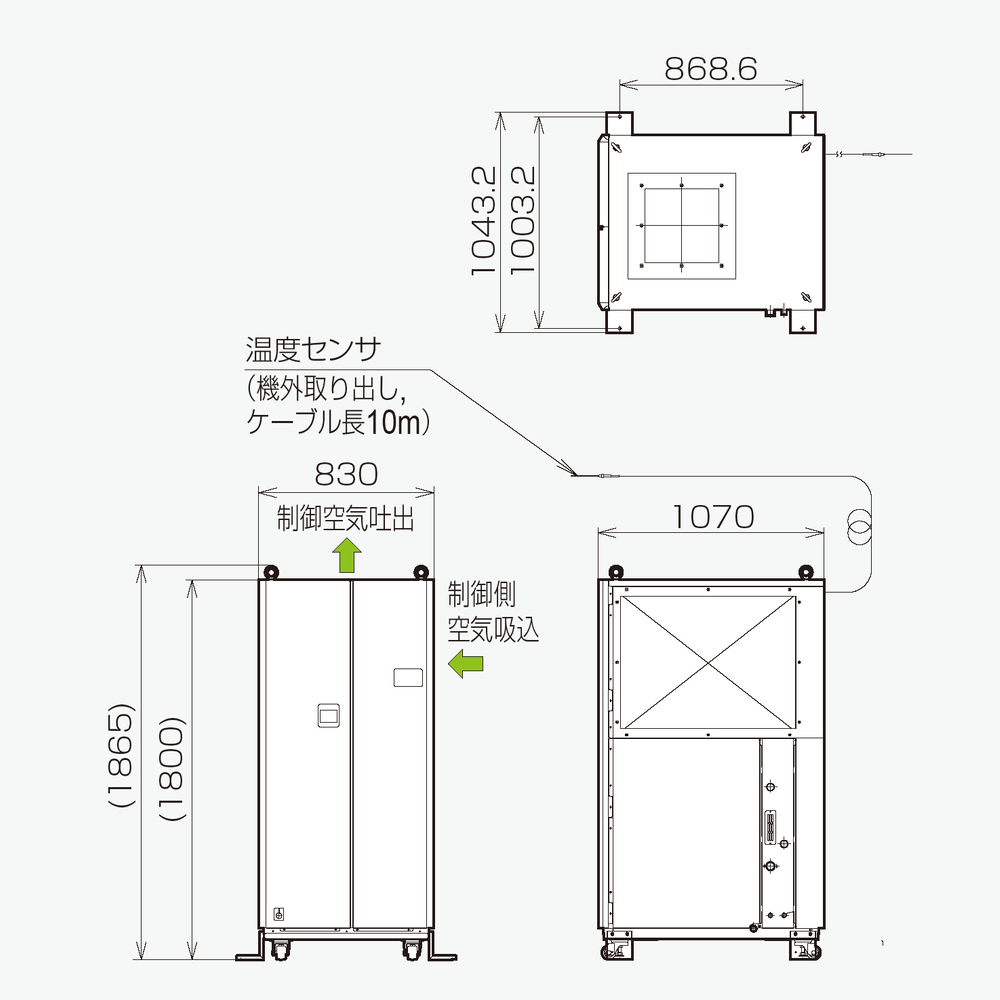

外形図（単位: mm）
