オイルフリーブロワー KCPシリーズ高効率ツインロータを採用し、単段で0.1MPaに対応

KCP100D-B-01A / KCP150D-B-01A /
KCP250D-B-01A / KCP100D-BH-01A

圧力0～0.15MPa（150kPa）モータ出力3.7～7.5kW流量0～5.1m³／min

KCP100D-B-01A
KCP250D-B-01A

ロータ

静音

インバータ

ロングライフ

ドライ摺動

簡単操作

特長

省エネルギーで様々な環境負荷を改善

高効率ツインロータを採用。
ポンプ室はオイルフリーでクリーン。更に非接触構造により静音性が向上、耳障りな音域を大幅に低減します。

オイルフリーブロワーポンプのクリーンエアーは、環境改善に最適です。

エアーブローに最適な臨界圧

ノズル吹出速度を最大(音速)にできます

0.09MPaでノズルから噴射される気体の流速は音速に達します。0.09MPa 以上にしても流速は変わりません。

エアーのコストイメージ

使用圧力上限

省エネ・ロングライフ（長寿命）

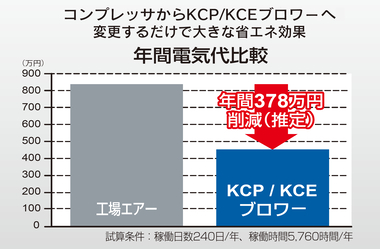

省エネのヒント

工場エアー (0.69MPa) を減圧して使用されていませんか？

[工場エアーからの更新]
エアーコンプレッサは空気を約 1/8 に圧縮するのに、大きなエネルギーを消費します。もし末端で 0.1MPa まで圧力を下げてエアーを使用しているラインがありましたら、KCP ブロワーへの置き換えをお勧めします。
具体的な省エネ事例についてはお問い合わせください。

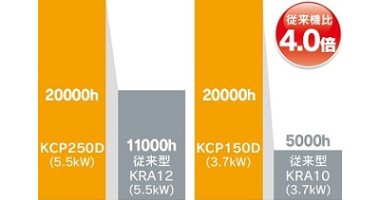

ロングライフ（長寿命）

オ－バーホールサイクルが格段に延長

消耗品は摺動部のシール類のみとなり、ロングライフを実現。

仕様

			標準モデル			高圧力モデル^※7
			KCP100D-B-01A	KCP150D-B-01A	KCP250D-B-01A	KCP100D-BH-01A
モータ出力		kW	3.7	5.5	7.5	5.5
流量 (50/60Hz)^※1		m³/min	1.6/2.0	2.6/3.2	4.3/5.1	1.6/2.0
流量 (50/60Hz)^※1		m³/h	96/117	158/192	256/308	96/117
常用排気圧力 (50/60Hz)^※2		MPa	0.1 以下		0.1/0.06 以下	0.15
常用排気圧力 (50/60Hz)^※2		kPa	100 以下		100/60 以下	150
運転音 (50Hz/60Hz)^※3		dB	78/81	79/81	84/85	78/81
配管接続口径			R1 1/4	R1 1/2	R2	R1 1/4
質量		kg	150	175	225	175
モータ	定格電源・周波数^※4		三相 200V-50/60Hz、三相 220V-60Hz
	出力・極数×台数		3.7kW・2P×1台	5.5kW・2P×1台	7.5kW・2P×1台	5.5kW・2P×1台
	仕様		トップランナー規制対応高効率モータ
設置環境	設置場所		屋内
	許容周囲温度^※5	℃	0 ～ 40
	許容周囲湿度		65 ±20%RH(JIS Z8703)
	設置場所標高^※6	m	1000 以下
付属品			アワーメータ吸気フィルターエアーマフラー A型連成ゲージプレッシャーコントローラブッシング		アワーメータ吸気フィルターエアーマフラー A型連成ゲージ圧力逃がし弁接続配管一式	アワーメータ吸気フィルターエアーマフラーゲージ圧力逃がし弁接続配管一式
アクセサリー(別売品)			キャスタ、デリバリフィルター^※8		デリバリフィルター^※8	キャスタ
インバータ制御			可

流量は設計排気量となり、容積から求めた理論値です。実流量は能力線図をご確認ください。
ブロワーを連続使用できる排気圧力の上限です。この上限を超えて本ブロワーを運転しないでください。
ブロワー寿命を縮めると同時に、故障・事故の原因になります。
運転音は当社モータを使用したときの値です。
電源電圧の一時的な変動範囲は ±10% 以内、変動が連続する場合の許容範囲は定格電圧 ±5% 以内です。
周囲温度 0℃付近で起動した場合、高周波音が発生する場合がありますが、短時間で音が消えますので異常ではありません。30分以上高周波音が連続する場合はご相談ください。
標高 1000m を超える場所での使用は弊社までご相談ください。
受注生産となります。
デリバリフィルターは、オイルミスト捕集用のフィルターであり、その他ミスト、液体、粉塵は捕集できません。

スクロールできます

外形図（単位 : mm）

KCP100D-B-01A

KCP150D-B-01A

KCP250D-B-01A

KCP100D-BH-01A

能力線図（条件 : 20℃）

KCP100D-B-01A

KCP150D-B-01A

KCP250D-B-01A

KCP100D-BH-01A

アクセサリ―(別売品)

デリバリフィルター

排気エアー中に含まれるオイルミストを除去します。(ろ過精度 0.3µm、捕集効率 99.97%)

プレッシャーコントローラ

型式：PCA10H
該当機種：KCP100D-B，KCP150D-B

オイルフリーブロワー KCPシリーズ高効率ツインロータを採用し、単段で0.1MPaに対応

KCP100D-B-01A / KCP150D-B-01A /
KCP250D-B-01A / KCP100D-BH-01A

特長

省エネルギーで様々な環境負荷を改善

エアーブローに最適な臨界圧

ノズル吹出速度を最大(音速)にできます

省エネ・ロングライフ（長寿命）

省エネのヒント

ロングライフ（長寿命）

仕様

外形図（単位 : mm）

KCP100D-B-01A

KCP150D-B-01A

KCP250D-B-01A

KCP100D-BH-01A

能力線図（条件 : 20℃）

KCP100D-B-01A

KCP150D-B-01A

KCP250D-B-01A

KCP100D-BH-01A

アクセサリ―(別売品)

デリバリフィルター

プレッシャーコントローラ

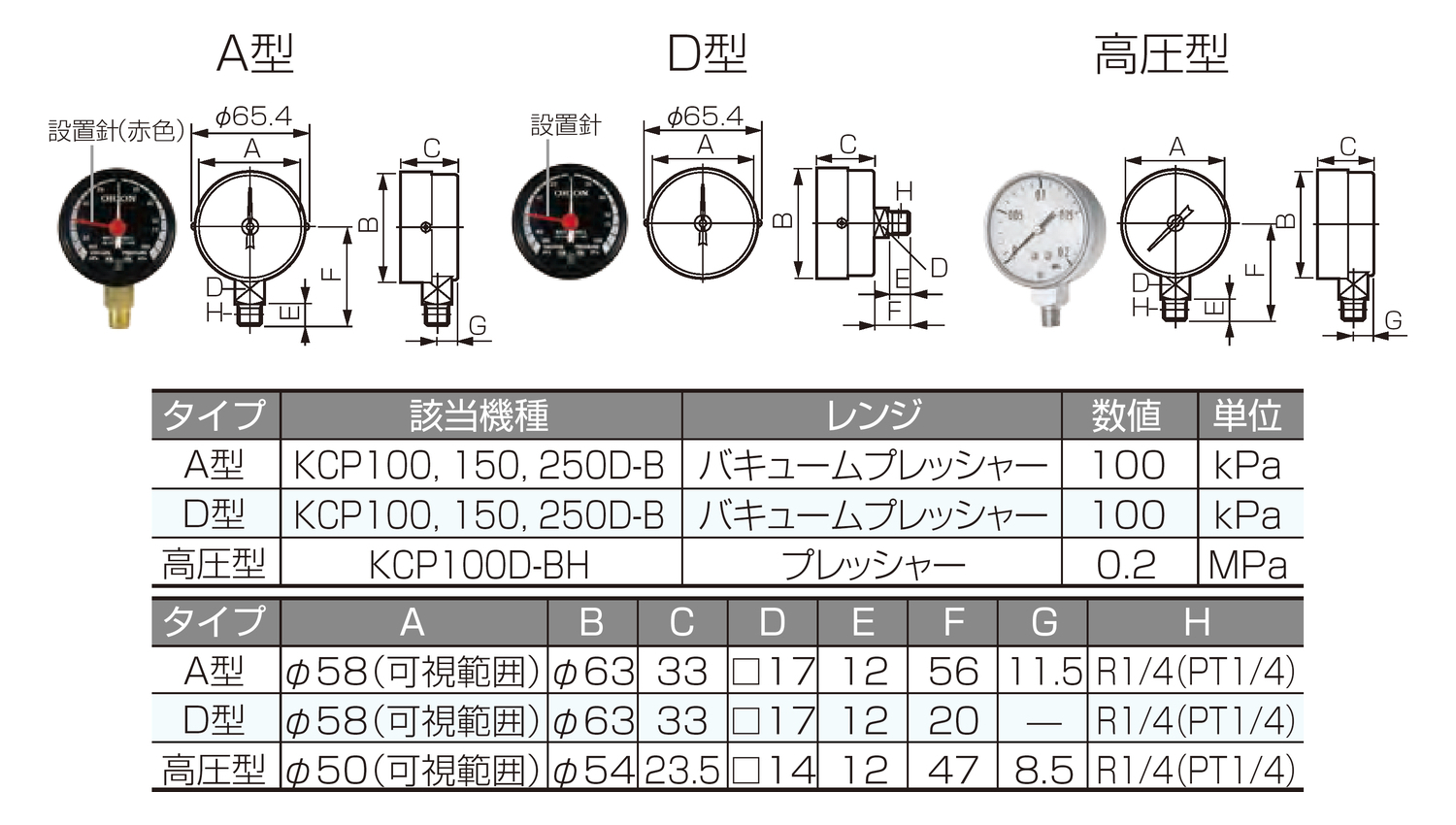

A型、D型連成ゲージ
