オイルフリー真空ポンプドライ真空ポンプ KCEシリーズ真空ポンプメーカ初のインバータ搭載パッケージ型真空ポンプ

KCE120F-VH-01 / KCE120F-VH-02
KCE190F-V-01 / KCE190F-VH-01
KCE190F-V-02 / KCE190F-VH-02
KCE310F-V-01 / KCE310F-VH-01
KCE310F-V-02 / KCE310F-VH-02
KCE380F-V-01 / KCE380F-VH-01
KCE380F-V-02 / KCE380F-VH-02
KCE620F-V-01 / KCE620F-VH-01
KCE620F-V-02 / KCE620F-VH-02

-01：キャスタ無し
-02：キャスタ仕様
-VH：高真空モデル

真空度0～94kPa以上モータ出力2.2～11kW流量0～616m³/h

オーバーホールサイクル 30,000時間(KCE310F-V/VH、KCE620F-V/VH)
KCE-F-VHタイプは「到達連続運転」可能
真空設備の集約化(セントラルバキュームシステム)に対応

KCEシリーズ

ロータ

静音

インバータ

ロングライフ

ドライ摺動

簡単操作

特長

オリオンオイルフリー真空ポンプとは

高効率ツインロータを採用し、少ない動力で大流量を実現。各種自動機など装置組込み用や、工場の真空源、
小型真空ポンプの集約化など、真空ポンプメーカのオリオンは幅広いニーズに対応する豊富な
ラインナップをご用意しております。

ベーシックモデルから更なる省エネを実現させたインバータモデル

真空ポンプメーカ初のインバータ搭載パッケージ型真空ポンプ。

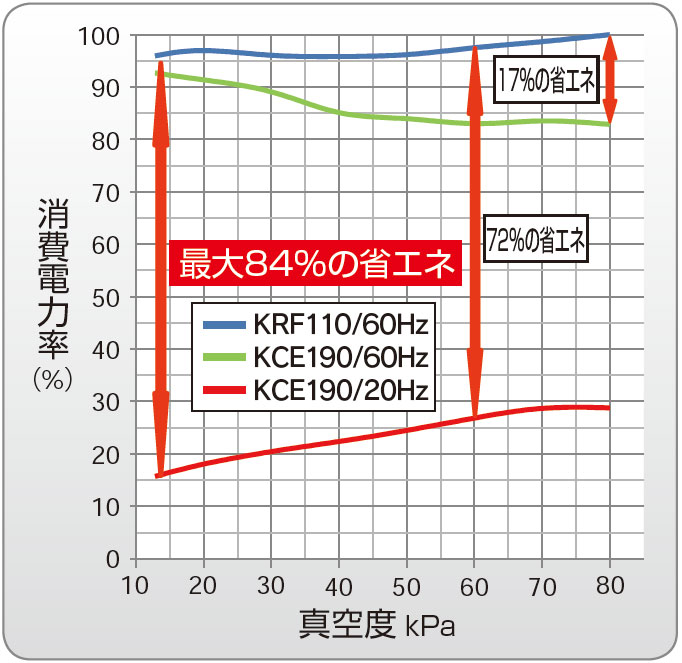

高効率の非接触ツインロータと負荷状態に追従したインバータ制御（エコスピード^®コントロール）により、
弊社従来機比最大84%の省エネを実現しました。真空ポンプの省エネ化・長寿命化・静音化に貢献します。

KCEシリーズはお客様の真空エア使用量に応じ回転数を下げ、電気代を削減できます。

また、真空ポンプとインバータ制御盤をワンパッケージにしていますので、電源と配管をつなげば、
負荷に応じた省エネ効果をすぐに得ることができ、設備担当者の設計負荷も大幅に軽減することができます。

モジュール化による設置性向上と省スペース化

1台あたりの設置面積は当社従来相当機比87%

両サイド壁付け設置が可能。メンテナンスは正面アクセスです。

低騒音化構造

新コンセプト防音ボディと非接触ロータの効果で作業者にやさしい低騒音を実現。聴感で半分以下の運転音です。
^{※当社同出力接触型真空ポンプと比較した場合です。}

インテリジェントタッチパネル + マルチインフォメーションLEDで
簡単操作と視認性を向上

各種設定や運転状況が画面にタッチすることで簡単に操作・確認できます。
さらに5つのLEDにより、機体の状態が一目瞭然です。

パネル詳細と機能

❶測定真空度表示
デジタルで真空度を表示します(1kPa単位)
❷設定真空度表示
デジタルで簡単に真空度を設定できます
(1kPa単位)
❸運転モード表示
❹運転負荷率表示
❺運転状態表示
❻運転操作ボタン
❼警報番号表示
❽ポンプ起動／停止時刻表示

LEDの表示機能
正常運転(黄緑)・注意(橙)・警報(赤)で各状態を表示
更に負荷状態も点灯・点滅により表示

セントラルバキュームシステム

セントラルバキュームシステムの利点はここをクリック！クリックボタン

仕様

			標準モデル
			KCE190F-V-01	KCE310F-V-01	KCE380F-V-01	KCE620F-V-01
			KCE190F-V-02	KCE310F-V-02	KCE380F-V-02	KCE620F-V-02
モータ出力		kW	3.7	5.5	7.4	11
流量^※1		m³/h	192	308	384	616
流量^※1		m³/min	3.2	5.1	6.4	10.3
常用真空度^※2		kPa	0～80
到達真空度^※2		kPa	94 以上
運転音^※3		dB	65	71	68	74
配管接続口径			Rc1 1/2	Rc2		Rc3
質量^※4		kg	345	520	545	800
モータ	定格電源・周波数^※5		三相 200V-50/60Hz,220V-60Hz
	出力·極数×台数		3.7kW·2P×1台	5.5kW·2P×1台	3.7kW·2P×2台	5.5kW·2P×2台
	仕様		トップランナー規制対応高効率モータ
設置環境	設置場所		屋内
	許容周囲温度^※6	℃	5～40
	許容周囲湿度		65 ± 20%RH(JIS Z8703)
	設置場所標高^※7	m	1000以下
制御方式			負荷検出回転数自動制御回路内蔵
回転数自動制御範囲		Hz	20～60
メーカー推奨オーバーホールサイクル		h	20000	30000	20000	30000

流量は設計排気量となり、容積から求めた理論値です。実流量は能力線図をご確認ください。
1気圧下における真空度となります。ご使用地域の標高が高い場合、1気圧下における真空度とご使用地域における真空度に差異が発生しますので、到達真空度が仕様表記載値より低くなります。
到達真空度簡易補正式［kPa］＝仕様表記載の到達真空度［kPa］-標高［m］×0.0115［kPa/m］
運転音は真空度80kPaでの代表値であり、保証値ではありません。
02モデルはキャスタ仕様となり、重量は仕様表記載値より+5kgです。KCE620Fは+10kgです。
電源電圧の一時的な変動範囲は±10%以内、変動が連続する場合の許容範囲は定格電圧±5%以内です。
周囲温度5℃付近で起動した場合、高周波音が発生する場合がありますが、短時間で音が消えますので異常ではありません。30分以上高周波音が連続する場合は販売店またはサービスマンにご相談ください。
標高1000mを超える場所での使用は弊社までご相談ください。

スクロールできます

			高真空モデル
			KCE120F-VH-01	KCE190F-VH-01	KCE310F-VH-01
			KCE120F-VH-02	KCE190F-VH-02	KCE310F-VH-02
モータ出力		kW	2.2	3.7	5.5
流量^※1		m³/h	117	192	308
流量^※1		m³/min	1.95	3.2	5.1
常用真空度^※2		kPa	0～到達真空度	60～到達真空度
到達真空度^※2		kPa	94 以上
運転音^※3		dB	65	67	71
配管接続口径			Rc1 1/2		Rc2
質量^※4		kg	320	345	520
モータ	定格電源 - 周波数^※5		三相 200V-50/60Hz,220V-60Hz
	出力·極数×台数		2.2kW·2P×1台	3.7kW·2P×1台	5.5kW·2P×1台
	仕様		トップランナー規制対応高効率モータ
設置環境	設置場所		屋内
	許容周囲温度^※6	℃	5～40
	許容周囲湿度		65 ± 20%RH(JIS Z8703)
	設置場所標高^※7	m	1000 以下
制御方式			負荷検出回転数自動制御回路内蔵
回転数自動制御範囲		Hz	20～60
メーカー推奨オーバーホールサイクル		h	20000	20000	30000

スクロールできます

			高真空モデル
			KCE380F-VH-01	KCE620F-VH-01
			KCE380F-VH-02	KCE620F-VH-02
モータ出力		kW	7.4	11
流量^※1		m³/h	384	616
流量^※1		m³/min	6.4	10.3
常用真空度^※2		kPa	60～到達真空度
到達真空度^※2		kPa	94 以上
運転音^※3		dB	73	74
配管接続口径			Rc2	Rc3
質量^※4		kg	545	800
モータ	定格電源 - 周波数^※5		三相 200V-50/60Hz,220V-60Hz
	出力·極数×台数		3.7kW·2P×2台	5.5kW·2P×2台
	仕様		トップランナー規制対応高効率モータ
設置環境	設置場所		屋内
	許容周囲温度^※6	℃	5～40
	許容周囲湿度		65 ± 20%RH(JIS Z8703)
	設置場所標高^※7	m	1000 以下
制御方式			負荷検出回転数自動制御回路内蔵
回転数自動制御範囲		Hz	20～60
メーカー推奨オーバーホールサイクル		h	20000	30000

流量は設計排気量となり、容積から求めた理論値です。実流量は能力線図をご確認ください。
1気圧下における真空度となります。ご使用地域の標高が高い場合、1気圧下における真空度とご使用地域における真空度に差異が発生しますので、到達真空度が仕様表記載値より低くなります。
到達真空度簡易補正式［kPa］＝仕様表記載の到達真空度［kPa］-標高［m］×0.0115［kPa/m］
運転音は真空度80kPaでの代表値であり、保証値ではありません。
02モデルはキャスタ仕様となり、重量は仕様表記載値より+5kgです。KCE620Fは+10kgです。
電源電圧の一時的な変動範囲は±10%以内、変動が連続する場合の許容範囲は定格電圧±5%以内です。
周囲温度5℃付近で起動した場合、高周波音が発生する場合がありますが、短時間で音が消えますので異常ではありません。30分以上高周波音が連続する場合は販売店またはサービスマンにご相談ください。
標高1000mを超える場所での使用は弊社までご相談ください。

スクロールできます

外形図（単位：mm）

能力線図※圧力-流量線図の点線部分では使用しないでください。条件20℃

標準モータ搭載時の代表値であり、保証値ではありません。
