オイルフリー真空ポンプドライ真空ポンプ KCM620省エネ性能がさらに進化した高真空・大流量ポンプ
受注生産品
KCM620A-V-01 / KCM620A-V-02
ESB□□00-○0-01 / ESB□□00-○0-02
-
-01：キャスタ無し
-
-02：キャスタ仕様
-
ESB：エコスピードボックス/台数・インバータ制御盤
真空度0～100kPa以上モータ出力11～275kW流量0～15,400m3/h
-
業界初のモジュールポンプを採用
-
インバータと台数制御を組み合わせることにより、省エネ性能が更に進化した高真空・大流量モジュールマルチ®ポンプ
写真左から：
エコスピードボックス、
KCM620×5台
【エコスピード
®コントロール】
お客様のエア消費量に応じて
最適な回転数を自動判断する省エネ機構です。
-
ロータ
-
静音
-
インバータ
-
ロングライフ
-
ドライ摺動
-
簡単操作
特長
独自の運転効率化構造とフルレンジ運転を達成
2ステージクローロータと補助排気機構※により、0～100kPaのフルレンジ運転が可能
※特許取得済み
到達連続運転を実現
2ステージ(2段圧縮)により、オイルフリーにもかかわらず、到達100kPaの連続運転を実現
コンパクト設計で、省スペースを実現
側面のメンテナススペースが不要なコンパクトモジュールデザインで、設置場所を選びません。
▲両サイド壁付けの設置が可能です。
低真空から高真空までカバーする省エネポンプ構造 特許
-
フルレンジの真空度（開放⇔到達）で最適な電力で運転
-
過圧縮防止の排気構造
真空度が高くなると排気行程時に空気の逆流が発生し、この戻り空気分がエネルギーロスになります。
KCMシリーズでは排気開放直前容積を減少させる排気口を新規設計し、エネルギーロスを抑制しています。
一方、開放時は空気量が増え、過圧縮となり消費電力が上昇します。「補助排気口」を設け、消費電力を低減しています。
システムイメージ
KCM620を運転させるにはESB(エコスピードボックス/台数制御・インバータ制御盤)が必要です。ESBは最大5台の制御が可能です。更にグループコントローラ「エコマルチボックス」を使用することで最大25台まで拡張が可能です。(特注対応)
例）KCM620を3台運転するには…
KCM620×3台分の制御機構をもったESB3300をシステムアップします。
例）グループコントローラによる拡張
将来を見越し投資予算に応じた計画的な増設、償却年数の短縮を実現します。
インバータ制御により同じ真空度でも大幅な省エネを実現。ランニングコスト(電気代)を削減できます。
インテリジェントタッチパネルで簡単操作
各種設定や運転状況の確認が、視覚的・感覚的に画面にタッチすることで操作・確認ができます。
-
❶測定真空度表示
デジタルで真空度を表示します (1kPa単位)
-
❷設定真空度表示
デジタルで簡単に真空度を設定できます (1kPa単位)
-
❸運転モード表示
-
❹運転負荷率表示
-
❺運転状態表示
-
❻警報番号表示
-
❼ポンプ起動/停止時刻表示
仕様
外形図
吸気フィルターVF500～3000仕様外形図
真空ポンプへの固形物の混入を防ぎます。
オイルフリー真空ポンプKCM620は吸気フィルターを付属しておりませんので、設置台数や使用環境に応じて選定してください。
吸気フィルター VFシリーズ

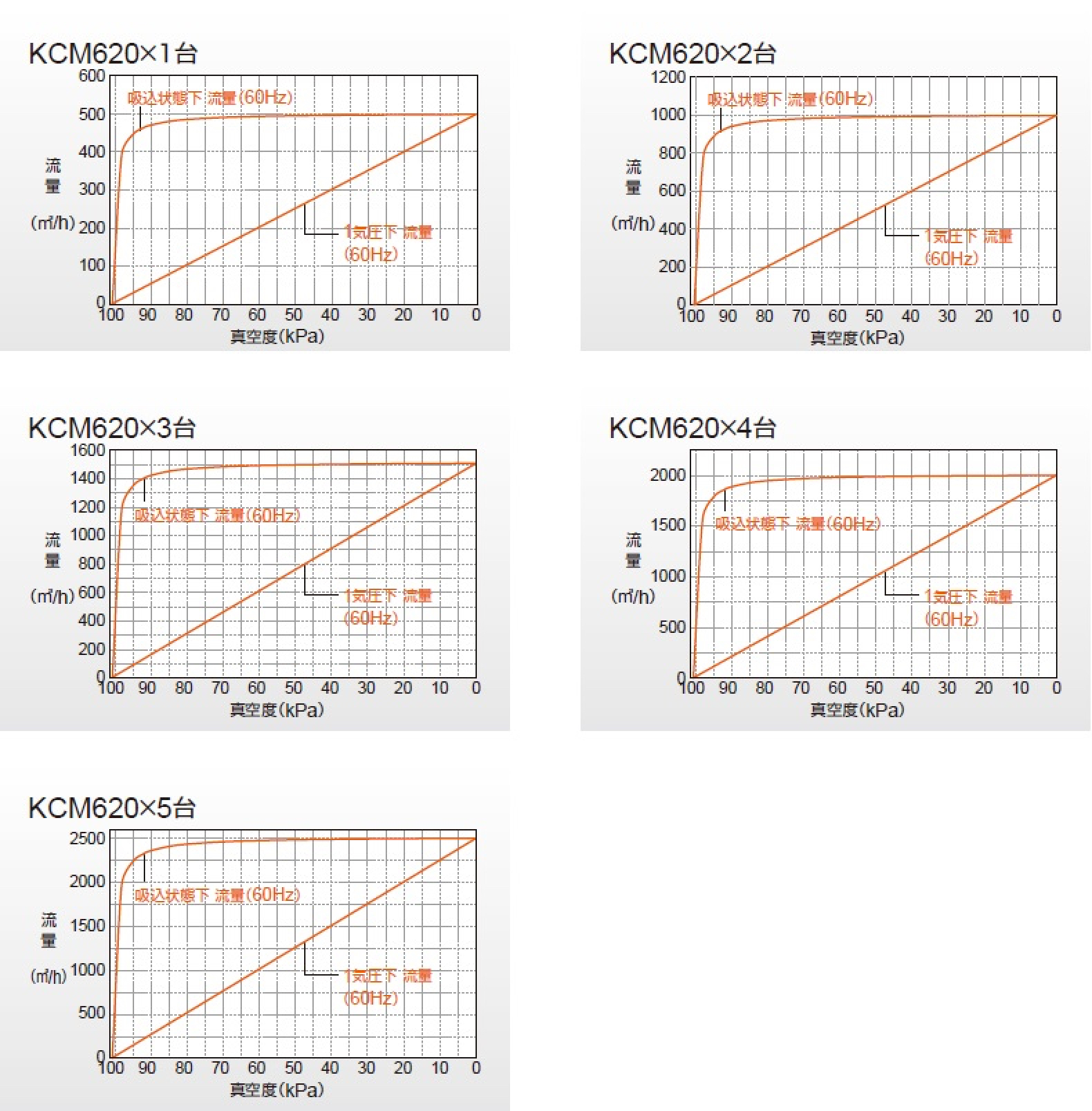

能力線図
-
標準モータ搭載時の代表値であり、保証値ではありません。
