好利旺ORION 无油真空泵 干泵KRF大型系列
ドライポンプ KRF大型シリーズ
安心設計・低運転音を実現。環境対応次世代ポンプ
KRF70 / KRF110
常用真空度60kPa以下(V/VB)
80kPa以下(VH/VBH)常用排気圧力60kPa以下(B/VB)
70kPa以下(BH)
80kPa以下(VBH)流量1350～2200L/min(60Hz)
安心設計・環境対応
CEマーキング対応
※
モータ無しモデルは対象外となります。
低運転音
静音化設計により3dBの低減(当社従来比)
長寿命
新材質ブレードの採用により10%アップ(当社従来比)
KRF70-V-01B
仕様
型式 KRF70-
V-01B
V-04B ※4
VH-01B
VH-04B ※4
設計排気量(50/60Hz) ※1
L/min
1130/1350
到達真空度 ※2
kPa 以上
90
常用真空度 ※3
kPa 以下
60
80
常用排気圧力 ※3
kPa 以下
-
配管接続口径
Rc 1
電源(50/60Hz)
V
三相 200/
三相 200、220、230
三相 400/
三相 400、440、460
三相 200/
三相 200、220、230
三相 400/
三相 400、440、460
標準モータ定格電流値(50/60Hz)
A
10.6/
10.0、9.6、9.6
5.3/
5.0、4.8、4.8
10.6/
10.0、9.6、9.6
5.3/
5.0、4.8、4.8
運転音(50/60Hz) ※5
dB
67/68
73/74
搭載モータ
kW
2.2
質量
kg
94
型式 KRF70-
B-01B
B-04B ※4
BH-01B
BH-04B ※4
設計排気量(50/60Hz) ※1
L/min
1130/1350
到達真空度 ※2
kPa 以上
-
常用真空度 ※3
kPa 以下
-
常用排気圧力 ※3
kPa 以下
60
70
配管接続口径
Rc 1
電源(50/60Hz)
V
三相 200/
三相 200、220、230
三相 400/
三相 400、440、460
三相 200/
三相 200、220、230
三相 400/
三相 400、440、460
標準モータ定格電流値(50/60Hz)
A
10.6/
10.0、9.6、9.6
5.3/
5.0、4.8、4.8
10.6/
10.0、9.6、9.6
5.3/
5.0、4.8、4.8
運転音(50/60Hz) ※5
dB
74/76
搭載モータ
kW
2.2
質量
kg
94
型式 KRF70-
VB-01B
VB-04B ※4
VBH-01B
VBH-04B ※4
設計排気量(50/60Hz) ※1
L/min
1130/1350
到達真空度 ※2
kPa 以上
-
常用真空度 ※3
kPa 以下
合計で 60以下
合計で 80以下
常用排気圧力 ※3
kPa 以下
配管接続口径
Rc 1
電源(50/60Hz)
V
三相 200/
三相 200、220、230
三相 400/
三相 400、440、460
三相 200/
三相 200、220、230
三相 400/
三相 400、440、460
標準モータ定格電流値(50/60Hz)
A
10.6/
10.0、9.6、9.6
5.3/
5.0、4.8、4.8
10.6/
10.0、9.6、9.6
5.3/
5.0、4.8、4.8
運転音(50/60Hz) ※5
dB
67/68
73/74
搭載モータ
kW
2.2
質量
kg
94
型式 KRF110-
V-01B
V-04B ※4
B-01B
B-04B ※4
設計排気量(50/60Hz) ※1
L/min
1850/2200
到達真空度 ※2
kPa 以上
90
-
常用真空度 ※3
kPa 以下
60
-
常用排気圧力 ※3
kPa 以下
-
60
配管接続口径
Rc 1 1/4
電源(50/60Hz)
V
三相 200/
三相 200、220、230
三相 380、400、415/
三相 400、440、460
三相 200/
三相 200、220、230
三相 380、400、415/
三相 400、440、460
標準モータ定格電流値(50/60Hz)
A
16.6/
15.6、14.8、14.8
8.5、8.3、8.3/
7.8、7.4、7.4
16.6/
15.6、14.8、14.8
8.5、8.3、8.3/
7.8、7.4、7.4
運転音(50/60Hz) ※5
dB
74/75
76/77
搭載モータ
kW
3.7
質量
kg
131
型式 KRF110-
VB-01B
VB-04B ※4
設計排気量(50/60Hz) ※1
L/min
1850/2200
到達真空度 ※2
kPa 以上
-
常用真空度 ※3
kPa 以下
合計で 60以下
常用排気圧力 ※3
kPa 以下
配管接続口径
Rc 1 1/4
電源(50/60Hz)
V
三相 200/
三相 200、220、230
三相 380、400、415/
三相 400、440、460
標準モータ定格電流値(50/60Hz)
A
16.6/
15.6、14.8、14.8
8.5、8.3、8.3/
7.8、7.4、7.4
運転音(50/60Hz) ※5
dB
74/75
搭載モータ
kW
3.7
質量
kg
131
設計排気量：容積から求めた理論値。実流量は性能実測データを参照。
ポンプの最高真空到達点で実使用不可。
使用可能な真空度(排気圧力)範囲。
04モデルは受注生産品となります。
運転音は新品時の弊社標準モータを搭載した時の推奨真空度・圧力運転での実測値です。運転音は正面1m、高さ1mの値です。
使用環境(吸入空気)条件は温度：0～40℃、湿度：常湿(65±20%)
電源電圧の一時的な変動範囲は定格電圧±10%以内、変動が連続する場合の許容範囲は定格電圧±5%以内です。
過負荷保護器(サーマルリレー等)を設置してください。
常用真空度80～100kPaのポンプもご用意しております。
常用排気圧力100～150kPaのブロワーもご用意しております。
スクロールできます
詳細仕様につきましては、
お問い合わせ
より仕様書をお求めの上、ご確認ください。

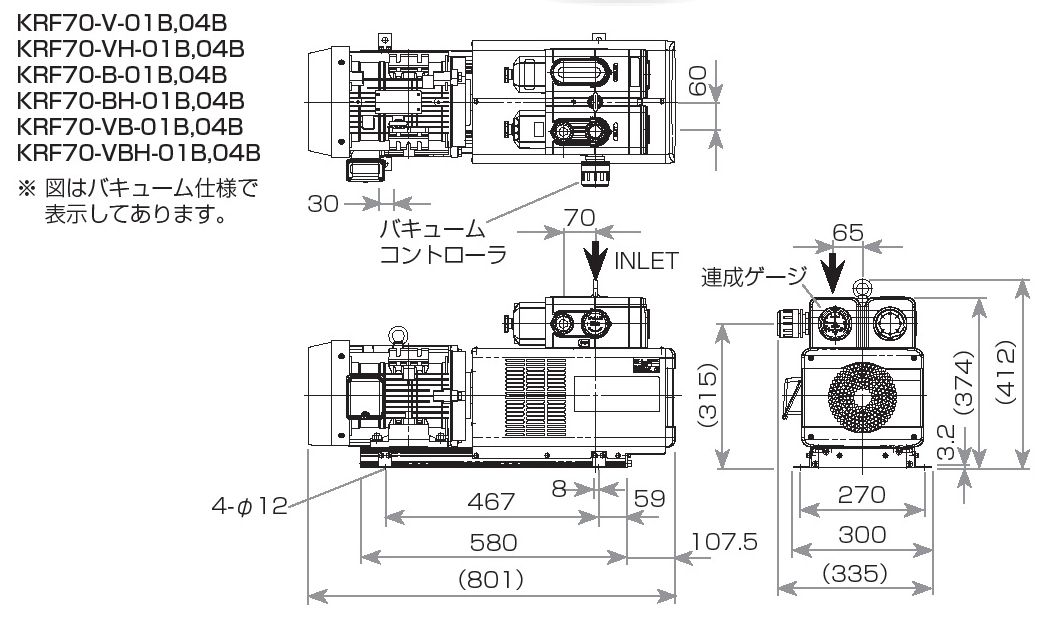

外形図
（単位：mm）
能力線図
バキューム(V)
ブロワー(B)
バキューム(VH)
ブロワー(BH)
