ノンフロンインバータチラー（空冷）地球環境とユーザーの負担を軽減する省エネ型ノンフロンチラー

RKE750C-VRA / RKE1500C-VRA

冷却能力3.3 / 6.1kW使用周囲温度範囲-5～45℃使用液温度範囲5～40℃温度制御精度±0.1℃

ノンフロン冷媒R1234yf（HFO）採用
環境負荷を大幅低減、フロン管理工数もゼロ
3つのインバータで高精度・省エネを両立

RKE750C-VRA / RKE1500C-VRA

特長

フロン管理工数ゼロ

ノンフロン冷媒R1234yf（HFO）採用

ノンフロンガスである冷媒 R1234yf（HFO）は「フロン排出抑制法」の対象外のため、専門業者による回収や定期点検の義務がなく、フロンによる管理・廃棄コストを削減する事ができます。

フロン排出抑制法による義務

保全

製品の適切な場所への設置

設置環境の維持保全

点検

簡易点検：専門業者がアドバイスする

定期点検：機器が一定規模以上の場合

記録

整備履歴の保存管理:点検及び整備内容から
機器を廃棄するまでの記録を保存

報告

漏えい量が 1000CO₂-ton以上の場合の
国への報告（目安はフロンガス約 500kg）

修理

フロン類の漏えいが見つかった場合、
専門業者へ依頼する

回収

機器を廃棄する場合、専門業者へ依頼する

点検の内容
全ての第一種特定製品について、機器の所有者・管理者は簡易点検を行う必要があります。
さらに所有・管理する第一種特定製品の冷凍用圧縮機の定格出力が 7.5kW 以上の場合は、有資格者^※による定期点検を行う必要があります。
※冷媒フロン類取扱技術者など

環境負荷を大幅に低減

冷媒 R1234yf（HFO）は既存冷媒と比較して
地球温暖化係数（GWP）が低く、オゾン層破壊
係数（ODP）はゼロと環境に優しい冷媒です。

TESC（テスク / THREE ECO SPEED CONTROL）搭載

TESC（テスク）

TESC（テスク）搭載により、3つのモータ回転数を最適制御するため無駄のない消費電力で運転することが可能です。負荷率の変化に伴い、消費電力も変化します。

▲ 運転周波数に加えて、流量または送水圧力も設定できます。
負荷に対する最適流量または圧力での運転も可能です。

省エネ提案例【詳細はこちらをクリック！】クリックボタン

アクセサリー(別売品)

様々なシーンに合わせてお選びいただけます。
詳細は別途お問い合わせください。

仕様

				RKE750C-VRA		RKE1500C-VRA
				-G1 （キャスタなし）	-G2 （キャスタ付）	-G1 （キャスタなし）	-G2 （キャスタ付）
性能	冷却能力^※1		kW	3.3		6.1
	加熱能力^※5		kW	0.7		1.6
	法定冷凍トン			0.42		0.67
	使用周囲温度範囲		℃	-5 ～ 45
	使用液温度範囲		℃	5 ～ 40

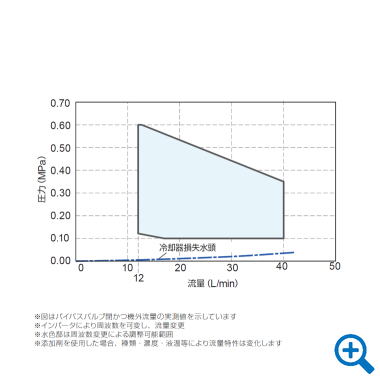

	使用流量範囲		L/min	10 ～ 30		12 ～ 40
	冷水使用圧力		MPa	0.05 ～ 0.3		0.1 ～ 0.6
	制御精度^※4		℃	±0.1（省エネモード設定時 ±2.0）
電気特性	電源^※2		V(Hz)	三相 200±10％（50/60）220±10%（50/60）
	消費電力^※1		kW	1.6		2.5
	電流^※1		A	5.3		7.7
	電源容量^※3		kVA	2.2		3.7
	しゃ断器容量^※6		A	10		15
運転制御方式				圧縮機回転数制御
装置細目	圧縮機	構造		全密閉型ロータリー式（インバータ駆動）
	圧縮機	出力	kW	0.97		1.49
	凝縮器			コルゲーテッドフィン＆チューブ式パラレルフロー型
	冷却器	構造		プレート式熱交換器
	冷却器	材質		SUS316 (ブレージング：Cu )
	圧送ポンプ	構造		多段渦巻横型
	圧送ポンプ	出力	kW	0.43（インバータ駆動）		0.74（インバータ駆動）
	ファンモータ出力		W	90（インバータ駆動）		90 × 2ヶ（インバータ駆動）
	水槽実容量^※7		L	約 17
	冷媒			R1234yf^※8
	冷媒封入量		kg	0.65		0.74

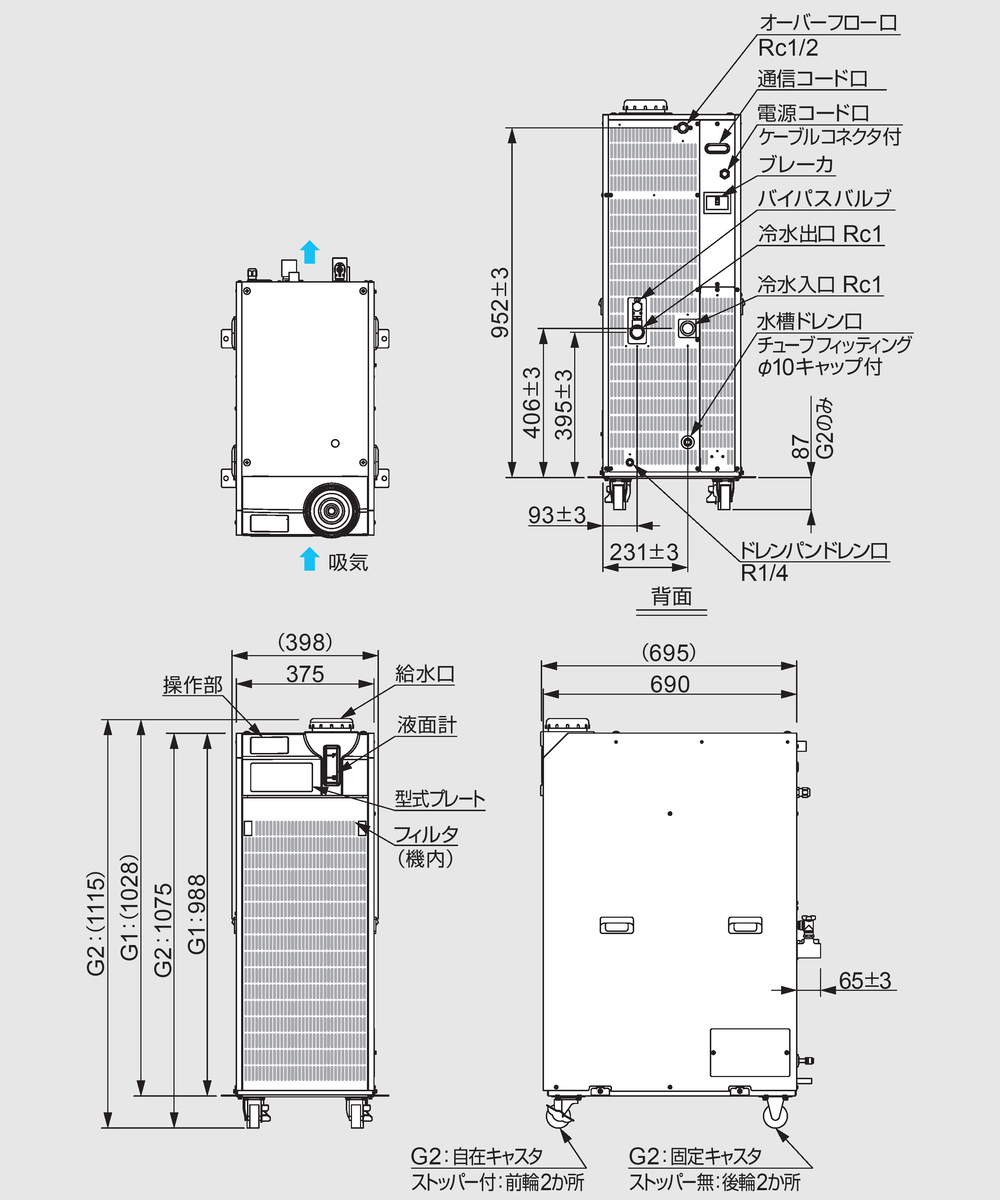

外形寸法	高さ		mm	813（853）	900（940）	988（1028）	1075（1115）
	奥行		mm	690（695）
	幅		mm	375（398）
製品質量（水槽空）			kg	82	85	92	95

冷水温度 20℃、周囲温度 25℃、（RKE750C-VRA：冷水流量 10L/min、RKE1500C-VRA：冷水流量 40L/min）での運転時。冷却能力は、表示能力の -5%以上です。
電流電圧の相関アンバランスは、±3％以内としてください。
仕様範囲内における最大運転電流時。
現在の負荷±10%以内の状態が継続し、かつ周囲温度・電源等が安定する場合。
①圧縮機が起動してから約 4 分以内（液温の制御は、圧縮機が起動してから約 4 分後に開始となります。）
②冷却負荷が少なく圧縮機が ON/OFF する場合や、低負荷制御との切替わりのとき。
③現在の負荷 ±10%を超えた時。この時、±2.0℃以内となります。
保有水量 20L、周囲温度 25℃、（RKE750C-VRA：冷水流量 10L/min、RKE1500C-VRA：冷水流量 40L/min）で冷水温度 5℃から 25℃までの昇温時能力。
標準で過負荷保護ブレーカ（NFB）を内蔵しています。
液面計F位置

本機で使用する液体（冷水）は、清水および濃度30～40%の工業用エチレングリコール水溶液を推奨します。
但し、冷却能力が10%程度低下する為、ご注意願います。また、純水の場合は、電気伝導率を1µS/cm以上としてください。
冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰り、故障の原因となります。
