小型水槽付インバータチラー
RKE-C-VRB（空冷）低GWP・不燃性冷媒を採用したインバータチラー

RKE750C-VRB / RKE1500C-VRB

冷却能力3.3 / 6.1kW使用周囲温度範囲-5～45℃使用液温度範囲5～40℃温度制御精度±0.1℃

低GWP冷媒 R513A採用
屋内設置も安心の不燃性冷媒
3つのインバータで高精度・省エネを両立

※本製品の冷媒回路保証期間は、お買い上げ後2年間
（ただし稼動時間10,000時間まで）です。

特長

環境負荷を大幅に低減

冷媒 R513Aは既存冷媒と比較して地球温暖化係数（GWP）が低く、オゾン層破壊係数（ODP）はゼロと環境に優しい冷媒です。

不燃性冷媒 R513A

屋内設置も安心の不燃性冷媒 R513Aを採用しました。

TESC（テスク / THREE ECO SPEED CONTROL）搭載

TESC（テスク）

TESC（テスク）搭載により、3つのモータ回転数を最適制御するため無駄のない消費電力で運転することが可能です。負荷率の変化に伴い、消費電力も変化します。

▲ 運転周波数に加えて、流量または送水圧力も設定できます。
負荷に対する最適流量または圧力での運転も可能です。

アクセサリー(別売品)

様々なシーンに合わせてお選びいただけます。
詳細は別途お問い合わせください。

仕様

				RKE750C-VRB		RKE1500C-VRB
				-G1 （キャスタなし）	-G2 （キャスタ付）	-G1 （キャスタなし）	-G2 （キャスタ付）
冷却能力^※1			kW	3.3		6.1
加熱能力^※5			kW	0.7		1.6
法定冷凍トン				0.45		0.72
使用周囲温度範囲			℃	-5 ～ 45
制御精度^※4			℃	±0.1（省エネモード設定時 ±2.0）
使用液温度範囲			℃	5 ～ 40
使用流量範囲			L/min	10 ～ 30		12 ～ 40
冷水使用圧力			MPa	0.05 ～ 0.35		0.1 ～ 0.6
電源^※2			V(Hz)	三相 200±10％（50/60）220±10%（50/60）
消費電力^※1			kW	1.6		2.5
電流^※1			A	5.3		7.7
電源容量^※3			kVA	2.2		3.7
しゃ断器容量^※6			A	10		15
運転制御方式				圧縮機回転数制御
圧縮機		構造		全密閉型ロータリー式（インバータ駆動）
圧縮機		出力	kW	0.97		1.49
凝縮器				コルゲーテッドフィン＆チューブ式パラレルフロー型
冷却器		構造		プレート式熱交換器
冷却器		材質		SUS316 (ブレージング：Cu )
圧送ポンプ		構造		多段渦巻横型
圧送ポンプ		出力	kW	0.43（インバータ駆動）		0.74（インバータ駆動）
ファンモータ出力			W	90（インバータ駆動）		90 × 2ヶ（インバータ駆動）
水槽実容量^※7			L	約 17
冷媒				R513A
冷媒封入量			kg	0.6		0.7
外形寸法	高さ		mm	813（853）	900（940）	988（1028）	1075（1115）
	奥行		mm	690（695）
	幅		mm	375（398）
製品質量（水槽空）			kg	82	85	92	95

冷水温度 20℃、周囲温度 25℃、（RKE750C-VRB：冷水流量 10L/min、RKE1500C-VRB：冷水流量 40L/min）での運転時。冷却能力は、表示能力の -5%以上です。
電源電圧の相関アンバランスは、±3％以内としてください。
仕様範囲内における最大運転電流時。
現在の負荷±10%以内の状態が継続し、かつ周囲温度・電源等が安定する場合。但し、下記の場合を除きます。
①圧縮機が起動してから約 4 分以内（液温の制御は、圧縮機が起動してから約 4 分後に開始となります。）
②冷却負荷が少なく圧縮機が ON/OFF する場合や、低負荷制御との切替わりのとき。
③現在の負荷 ±10%を超えた時。この時、±2.0℃以内となります。
保有水量 20L、周囲温度 25℃、（RKE750C-VRB：冷水流量 10L/min、RKE1500C-VRB：冷水流量 40L/min）で冷水温度 5℃から 25℃までの昇温時能力。
標準で過負荷保護ブレーカ（NFB）を内蔵しています。
液面計F位置

本機で使用する液体（冷水）は、清水および濃度30～40%の工業用エチレングリコール水溶液を推奨します。
但し、冷却能力が10%程度低下する為、ご注意願います。また、純水の場合は、電気伝導率を1µS/cm以上としてください。
冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰り、故障の原因となります。

スクロールできます

外形図（単位：mm）

RKE750C-VRB

※ 図はRKE750C-VRB-G2（キャスタ付）

RKE1500C-VRB

※ 図はRKE1500C-VRB-G2（キャスタ付）

小型水槽付インバータチラー
RKE-C-VRB（空冷）低GWP・不燃性冷媒を採用したインバータチラー

RKE750C-VRB / RKE1500C-VRB

特長

環境負荷を大幅に低減

不燃性冷媒 R513A

TESC（テスク / THREE ECO SPEED CONTROL）搭載

TESC（テスク）

アクセサリー(別売品)

仕様

外形図（単位：mm）

RKE750C-VRB

RKE1500C-VRB

性能

RKE750C-VRB

冷却能力線図

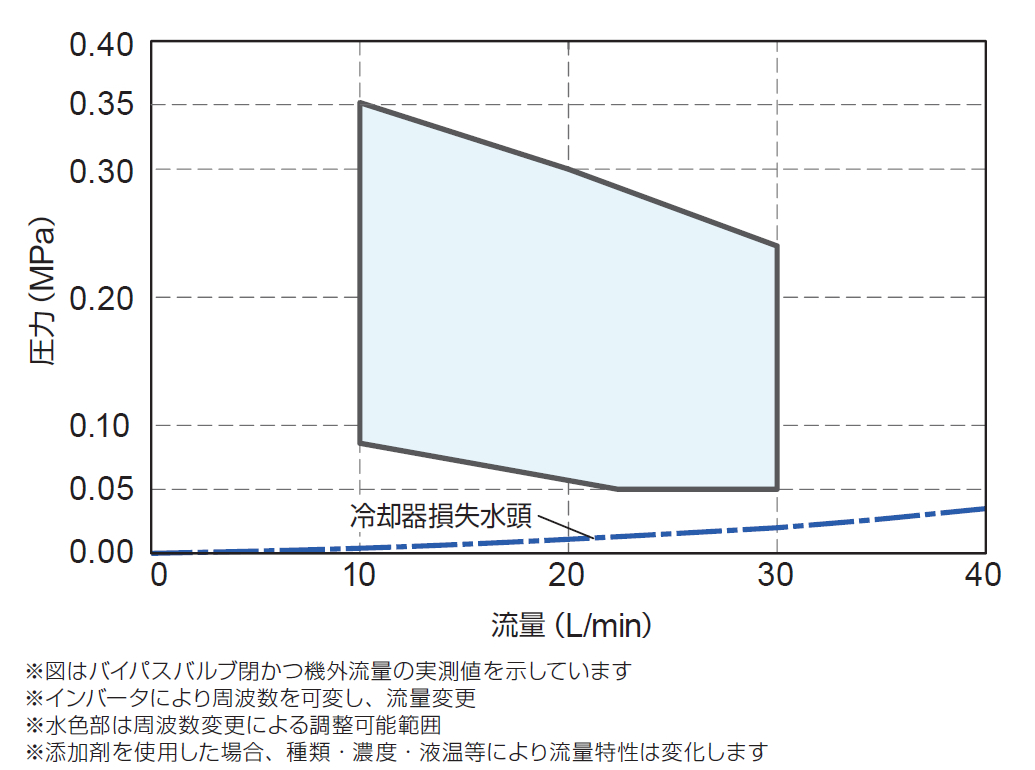

冷水量図
