好利旺ORION冷水机 纤维激光用2通道冷却器（空冷、水冷）

ファイバーレーザー用
2チャンネルチラー（空冷・水冷）チラー 1台で発振器と光学系へ２回路供給

RKS1500G-MV-2CH
RKE2200B1-V(W)-2CH
RKE3750B-V(W)-2CH
RKE5500B-V(W)-2CH
RKE7500B-V(W)-2CH
RKE11000B1-V(W)-2CH

対象発振器出力1～12kW冷却能力
(50/60Hz)3.9～42kW使用液温度範囲3～35℃ (発振器)
(一部機種を除く)
25～40℃ (光学系)
(発振器設定水温+5℃以上)温度精度±0.1℃ (発振器)
±1℃ (光学系)
  • チラー１台で発振器と光学系へ２温度を同時供給、チラーを２台設置する煩わしさがありません
  • 最大 30% の省スペース化を実現
  • 立上ヒーター、リリーフ弁を標準装備※1
    光学系回路は銅レスの純水仕様※2と
    充実の標準装備・豊富なアクセサリー(別売品)
  1. 光学系のみ。発振器系側はアクセサリー(別売品)。もしくは特別仕様での対応となります。
  2. SUS 回路、イオン交換樹脂、電気伝導率計
ファイバーレーザー用 2チャンネルチラー安心冷媒回路2年保証※本製品の冷媒回路保証期間は、お買い上げ後2年間
（ただし稼動時間10,000時間まで）です。

特長

ファイバーレーザー専用で、省スペース&使い勝手が向上
オリオン2チャンネルチラーの導入で従来の2台個別設置から1台に集約可能 光学系冷却用チラー 発振器冷却用チラー ファイバーレーザー発振器 従来 発振器用チラー、光学系用チラーを個別に設置 チラー1台で発振器と光学系へ2温度供給 ファイバーレーザー発振器 2 チャンネルチラー チラー1台で、発振器と光学系へ2回路供給
省スペース
チラーを2台設置する煩わしさがない
  • 1台で発振器と光学系の2回路供給
    (2 タンク・2 ポンプで個別制御)
  • メンテナンススペース1台分でOK
設置面積 従来比最大30%削減
使い勝手
水の管理が簡単・確実
  • 光学系回路は銅レス（純水仕様）を標準装備
    (SUS 回路、イオン交換樹脂、電気伝導率計)
発振器の要求に合致
  • 立上ヒーター、リリーフ弁を標準装備※
    • 光学系のみ。発振器側はアクセサリー(別売品)。もしくは特別仕様での対応となります。
  • 豊富なアクセサリー(別売品)
    水フィルター、流量警報など、発振器・加工機の要求にあわせたカスタマイズも可能です。
業界トップクラスの省エネ
業界トップクラスの省エネ

インバータ冷凍用圧縮機とファンのそれぞれが、最小回転数を自動判断して冷凍サイクル最適化制御運転を実行。さらにポンプの必要流量の最小回転数も簡単に設定可能です。3つの動力源で、エコ運転を実現。

回路
回路

標準装備

型式 圧縮機
インバータ 		TESC 光学系
銅レス仕様 		光学系
電気伝導率計 		光学系
イオン交換樹脂 		立上ヒーター キャスタ
空冷式 RKS1500G-MV-2CH     ○ ○ ○ ○ ○
RKE2200B1-V-2CH ○   ○ ○ ○ ○ ○
RKE3750B-V-2CH ○ ○ ○ ○ ○ ○ 特別仕様
RKE5500B-V-2CH ○ ○ ○ ○ ○ ○ 特別仕様
RKE7500B-V-2CH ○ ○ ○ ○ ○ ○ 特別仕様
RKE11000B1-V-2CH ○ ○ ○ ○ ○ ○
水冷式 RKE2200B1-VW-2CH ○   ○ ○ ○ ○ ○
RKE3750B-VW-2CH ○ ○ ○ ○ ○ ○ 特別仕様
RKE5500B-VW-2CH ○ ○ ○ ○ ○ ○ 特別仕様
RKE7500B-VW-2CH ○ ○ ○ ○ ○ ○ 特別仕様
RKE11000B1-VW-2CH ○ ○ ○ ○ ○ ○
スクロールできます

仕様表

空冷式
対象発振器出力 kW 1 2 3
チラー型式   RKS1500G-MV-2CH RKE2200B1-V-2CH RKE3750B-V-2CH
性能 冷却能力※1 kW 3.9 / 4.3 7.7 11.2
法定冷凍トン   0.55 / 0.66 1.41 1.31
発振器 使用循環水   清水
温度設定範囲 ℃ 5～35 3～35
温度精度 ℃ ±0.1（負荷安定時）
使用圧力範囲 MPa 0.10～0.50 0.15～0.50 0.08～0.50
使用流量 (0.5MPa) ※2 L/min 12 / 21 28 / 43 15～50
光学系 冷却能力 kW 1
使用循環水   純水 (工場出荷時制御範囲 30～50µS/cm)
使用設定温度 ℃ 25～40（発振器設定水温 +5℃以上）
温度精度 ℃ ±1（負荷安定時）
使用圧力範囲 MPa 0.10～0.50
使用流量 (0.5MPa) ※3 L/min 24 / 52
電気
特性 		電源 V(Hz) 三相 200 (50/60)
消費電力※1 kW 2.6 / 3.2 5.5 / 6.0 6.3 / 6.7
電流※1 A 12.6 / 13.2 22 / 23 22.5 / 22.5
電源容量 kVA 6.0 8.7 9.2
装置
細目 		冷凍用圧縮機 kW 1.8 1.7
凝縮器   フィン & チューブ強制空冷式
発振器 冷却器 構造   プレート式
材質   SUS316 (ブレージング Cu)
光学系 冷却器 構造   シェル & コイル式
材質   SUS304, 樹脂
発振器 圧送ポンプ 構造   カスケード 多段渦巻浸漬型(SUS)
出力 kW 0.4 0.75 1.1 (インバータ)
光学系 圧送ポンプ 構造   多段渦巻浸漬型(SUS)
出力 kW 1.1
発振器 ヒーター kW 2.0 3.0
光学系 ヒーター kW 1.0
ファン出力 kW 0.025×2 0.11 / 0.14 0.4 (インバータ)
発振器 水槽実容量 L 約20 約60
光学系 水槽実容量 L 約10
冷媒   R410A
冷媒封入量 kg 0.59 1.4 2.6
外形寸法 (H×L×W) mm 1140×700×627 1080×1200×660 1410×752×950
対象発振器出力 kW 4～6 7～8 10
チラー型式   RKE5500B-V-2CH RKE7500B-V-2CH RKE11000B1-V-2CH
性能 冷却能力※1 kW 19.3 24.0 36.2
法定冷凍トン   2.21 2.53 3.96
発振器 使用循環水   清水
温度設定範囲 ℃ 3～35
温度精度 ℃ ±0.1（負荷安定時）
使用圧力範囲 MPa 0.08～0.50 0.25～0.80
使用流量 (0.5MPa) ※2 L/min 60～95 60～170 100～230
光学系 冷却能力 kW 1 2
使用循環水   純水 (工場出荷時制御範囲 30～50µS/cm)
使用設定温度 ℃ 25～40（発振器設定水温 +5℃以上）
温度精度 ℃ ±1（負荷安定時）
使用圧力範囲 MPa 0.10～0.50
使用流量 (0.5MPa) ※3 L/min 24 / 52
電気
特性 		電源 V(Hz) 三相 200 (50/60)
消費電力※1 kW 10.7/11.1 11.1/11.5 16.2/16.6
電流※1 A 36.1/36.1 39.6/39.5 47.4/47.4
電源容量 kVA 13.2 14.0 21.7
装置
細目 		冷凍用圧縮機 kW 3.0 4.6 7.46
凝縮器   フィン & チューブ強制空冷式
発振器 冷却器 構造   プレート式
材質   SUS316 (ブレージング Cu)
光学系 冷却器 構造   シェル & コイル式
材質   SUS304, 樹脂
発振器 圧送ポンプ 構造   多段渦巻浸漬型(SUS)
出力 kW 1.5 (インバータ) 4.0 (インバータ)
光学系 圧送ポンプ 構造   多段渦巻浸漬型(SUS)
出力 kW 1.1
発振器 ヒーター kW 5.0
光学系 ヒーター kW 1.0
ファン出力 kW 0.75 (インバータ) 0.4×2 (インバータ)
発振器 水槽実容量 L 約90 約100
光学系 水槽実容量 L 約10
冷媒   R410A
冷媒封入量 kg 3.1 3.7 5.2
外形寸法 (H×L×W) mm 1700×854×1100 1700×854×1610
  1. 周囲温度32℃(1500は周囲温度25℃)、水温20℃での運転時。冷却能力は発振器と光学系の合計能力で、表示能力の 95%以上です。
  2. 光学系の冷却水として、0～10L/min 使用しますので、実際に発振器系に流れる機外流量は0～10L/min少なくなります。
  3. イオン交換樹脂に0～2L/min使用しますので、光学系に流れる機外流量は0～2L/min少なくなります。
  • 仕様は改良により予告無く変更します。
  • 外形寸法は参考寸法です。
  1. 冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰まり故障の原因となります。
スクロールできます
水冷式
対象発振器出力 kW 1～2 3 4～6
チラー型式 RKE 2200B1-VW-2CH 3750B-VW-2CH 5500B-VW-2CH
性能 冷却能力※1 kW 9.4 13.1 22.4
法定冷凍トン   1.11 1.41 2.25
発振器 使用循環水   清水
温度設定範囲 ℃ 5～35 3～35
温度精度 ℃ ±0.1（負荷安定時）
使用圧力範囲 MPa 0.15～0.50 0.08～0.50
使用流量 (0.5MPa) ※2 L/min 28 / 43 15～50 60～95
光学系 冷却能力 kW 1
使用循環水   純水 (工場出荷時制御範囲 30～50µS/cm)
使用設定温度 ℃ 25～40（発振器設定水温 +5℃以上）
温度精度 ℃ ±1（負荷安定時）
使用圧力範囲 MPa 0.10～0.50
使用流量 (0.5MPa) ※3 L/min 24 / 52
電気
特性 		電源 V(Hz) 三相 200 (50/60)
消費電力※1 kW 4.4 / 5.0 6.0 / 6.4 9.7 / 10.1
電流※1 A 20.0 / 20.0 25.2 / 25.2 37.8 / 37.8
電源容量 kVA 7.7 10.2 14.4
装置
細目 		冷凍用圧縮機 kW 1.7 3.0
凝縮器   二重管型水冷式
発振器 冷却器 構造   プレート式
材質   SUS316 (ブレージング Cu)
光学系 冷却器 構造   シェル & コイル式
材質   SUS304, 樹脂
発振器 圧送ポンプ 構造   カスケード 多段渦巻浸漬型(SUS)
出力 kW 0.75 1.1（インバータ） 1.5（インバータ）
光学系 圧送ポンプ 構造   多段渦巻浸漬型(SUS)
出力 kW 1.1
発振器 ヒーター kW 2.0 3.0 5.0
光学系 ヒーター kW 1.0
冷却水量※4 m3/h 1.8 2.4 3.6
発振器 水槽実容量 L 約20 約60 約90
光学系 水槽実容量 L 約10
冷媒   R410A
冷媒封入量 kg 1.1 2.1 2.6
外形寸法 (H×L×W) mm 1080×200×660 1410×752×950 1700×854×1100
対象発振器出力 kW 7～8 10～12
チラー型式 RKE 7500B-VW-2CH 11000B1-VW-2CH
性能 冷却能力※1 kW 26.3 42.0
法定冷凍トン   2.81 4.17
発振器 使用循環水   清水
温度設定範囲 ℃ 3～35
温度精度 ℃ ±0.1（負荷安定時）
使用圧力範囲 MPa 0.08～0.50 0.25～0.80
使用流量 (0.5MPa) ※2 L/min 60～95 100～230
光学系 冷却能力 kW 1 2
使用循環水   純水 (工場出荷時制御範囲 30～50µS/cm)
使用設定温度 ℃ 25～40（発振器設定水温 +5℃以上）
温度精度 ℃ ±1（負荷安定時）
使用圧力範囲 MPa 0.10～0.50
使用流量 (0.5MPa) ※3 L/min 24 / 52
電気
特性 		電源 V(Hz) 三相 200 (50/60)
消費電力※1 kW 11.0/11.4 14.4/14.8
電流※1 A 39.0/39.0 42.3/42.3
電源容量 kVA 14.8 19.5
装置
細目 		冷凍用圧縮機 kW 4.6 7.46
凝縮器   二重管型水冷式
発振器 冷却器 構造   プレート式
材質   SUS316 (ブレージング Cu)
光学系 冷却器 構造   シェル & コイル式
材質   SUS304, 樹脂
発振器 圧送ポンプ 構造   多段渦巻浸漬型 (SUS)
出力 kW 1.5（インバータ） 4.0（インバータ）
光学系 圧送ポンプ 構造   多段渦巻浸漬型 (SUS)
出力 kW 1.1
発振器 ヒーター kW 5.0
光学系 ヒーター kW 1.0
冷却水量※4 m3/h 3.5 4.2
発振器 水槽実容量 L 約90 約100
光学系 水槽実容量 L 約10
冷媒   R410A
冷媒封入量 kg 2.8 3.6
外形寸法 (H×L×W) mm 1700×854×1100 1410×854×1610
  1. 冷却水温度32℃、水温20℃ での運転時。冷却能力は発振器と光学系の合計能力で、表示能力の95%以上です。
  2. 光学系の冷却水として、0～10L/min 使用しますので、実際に発振器系に流れる機外流量は0～10L/min 少なくなります。
  3. イオン交換樹脂に0～2L/min 使用しますので、光学系に流れる機外流量は0～2L/min 少なくなります。
  4. 冷水温度35℃、冷却水温度32℃時
  • 仕様は改良により予告無く変更します。
  • 外形寸法は参考寸法です。
  1. 冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰まり故障の原因となります。
スクロールできます

外形図

空冷式
対象発振器出力 1kW用

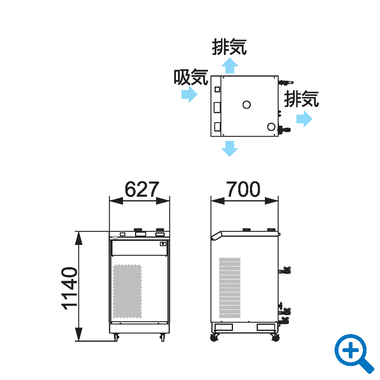

RKS1500G-MV-2CHRKS1500G-MV-2CH
対象発振器出力 2kW用
RKE2200B1-V-2CHRKE2200B1-V-2CH
対象発振器出力 3kW用
RKE3750B-V-2CHRKE3750B-V-2CH
対象発振器出力 4～6kW用
RKE5500B-V-2CHRKE5500_7500B-V-2CH
対象発振器出力 7～8kW用
RKE7500B-V-2CHRKE5500_7500B-V-2CH
対象発振器出力 10kW用
RKE11000B1-V-2CHRKE11000B-V-2CH
水冷式
対象発振器出力 1～2kW用
RKE2200B1-VW-2CHRKE2200B1-VW-2CH
対象発振器出力 3kW用
RKE3750B-VW-2CHRKE3750B-VW-2CH
対象発振器出力 4～6kW用
RKE5500B-VW-2CHRKE5500B_7500B-VW-2CH
対象発振器出力 7～8kW用
RKE7500B-VW-2CHRKE5500B_7500B-VW-2CH
対象発振器出力 10～12kW用
RKE11000B1-VW-2CHRKE11000B-VW-2CH
