好利旺ORION冷水机 高精度水用温度调节器PEC(空冷、水冷)

高精度水用温度調節機プレシジョンチラー
PEC(空冷・水冷)
独自の冷凍回路により、超省エネと高精度を徹底追求

PEC400B1-VW / PEC900B1-VW /
PEC1500A1-V

冷却能力1.0~6.2kW使用周囲温度範囲10~40℃(PEC400B1-VW)
15~35℃(PEC900B1-VW、PEC15000A1-V)使用液温度範囲10 ~ 60℃
※数値はシリーズ最大範囲。機種によって異なります温度制御精度±0.05℃
  • ヒートポンプバランス制御方式
PEC左 PEC400B1-VW、右 PEC900B1-VW

特長

超省エネ、高精度制御

ヒートポンプバランス制御による超省エネと高精度制御の実現(最大80%の省エネ、温度制御精度±0.05℃)

最大消費電力の比較
ワイドレンジに対応した水温制御範

水温制御範囲はPEC400B1-VWの場合、10℃~60℃。
ヒータレスでワイドレンジに対応しています。

操作性の高いコントローラ

多機能かつ操作性の高いコントローラ部を採用しています。

コントローラ部

仕様

PEC400B1-VW PEC900B1-VW PEC1500A1-V(受注生産品)
性能 適用流体
温度制御範囲 10.0~60.0 10.0~45.0 15.0~30.0
温度制御精度※1 ±0.05以下
制御方式   ヒートポンプバランス制御
冷却能力※2 kW 1.0 4.0 6.2
加熱能力※2 kW 1.0 4.0 6.2
使用周囲温度範囲 10~40 15~35
恒温水 使用圧力(50/60Hz) MPa 0.13~0.25 0.13~0.27/0.18~0.41
使用最低循環量(50/60Hz) L/min 18/26(揚程25m) 40(揚程26/40m)
出口接続口径   Rc1/2 Rc3/4
入口接続口径   Rc1/2 Rc3/4
放熱水 使用温度範囲 15~32 15~32 -
使用圧力 MPa 0.69以下 0.69 -
出口接続口径   Rc1/2 Rc3/4 -
電気特性 電源※3 V(Hz) 三相200±10%
消費電力(50/60Hz)※4 kW 1.2/1.4 2.2 3.3/3.5
電流(50/60Hz)※4 A 5.2/5.4 7.8 12.0/12.2
電源容量※5 kVA 1.9 2.8 4.2
運転音(50/60Hz) dB 67 57 69
冷媒   R134a R410A
冷凍用圧縮機出力 kW 0.275 1.7
質量 kg 100 220 295
外形寸法(高さ×奥行×幅) mm 1200×600×450 1500×900×640 1600×900×640
  1. 現在の負荷±10%以内の状態が継続する場合。また、負荷及び冷却水温度と冷却水供給水量安定時は、制御精度±0.05℃。
  2. 能力表示基準:恒温水温度23℃、放熱冷却水温度23℃での運転時。冷却・加熱能力は、表示能力の-5%以上です。
  3. 電源電圧の相間アンバランスは、±3%以内としてください。
  4. 仕様範囲内での最大値。
  5. 仕様範囲内における最大運転電流時。
  1. 冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰り、故障の原因となります。
スクロールできます

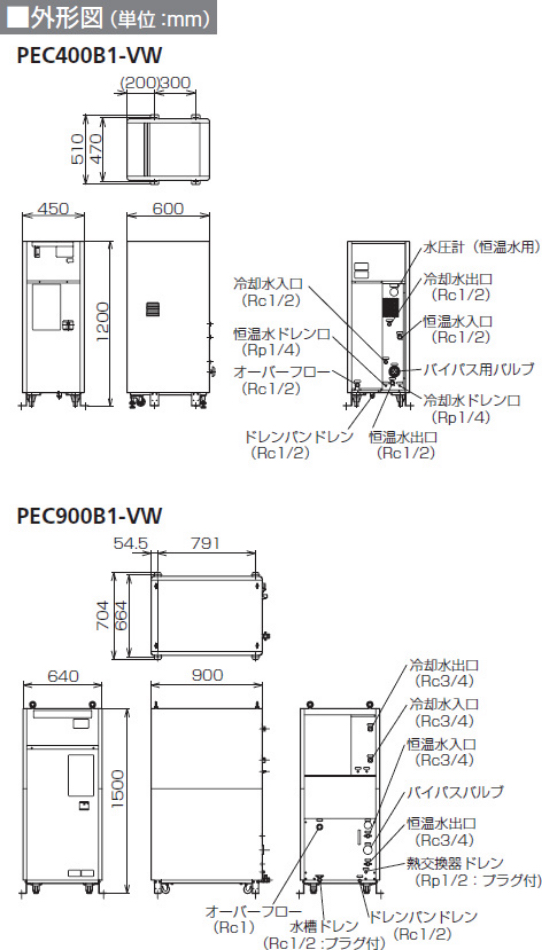

外形図

外形図

性能

冷却能力曲線冷却能力曲線
圧送ポンプ特性曲線圧送ポンプ特性曲線
