好利旺ORION干燥机 压缩空气冷却装置冷鲜机® APX

圧縮空気冷却装置
コールドフレッシュ® APXマイナス温度の圧縮空気を連続供給

APX-8A-250 / APX-15A-500 /
APX-30A-1200

出口空気温度
調整範囲−30～0℃出口空気温度精度±1℃入口空気温度5～50℃入口空気露点−17℃以下（大気圧下）
  • 出口圧縮空気圧力・流量調整機能付
  • 独自のエアーミキシング温度制御 特許
  • 主冷却・予備冷却運転切替機能付
APX-8A-250 / APX-15A-500 / APX-30A-1200APX-8A-250 / APX-15A-500 / APX-30A-1200安心冷媒回路2年保証※本製品の冷媒回路保証期間は、お買い上げ後2年間
（ただし稼動時間10,000時間まで）です。

特長

出口圧縮空気圧力・流量調整機能付

レギュレータ、流量計内蔵

独自のエアーミキシング温度制御の省エネ型 特許

  • ヒートレスエアードライヤーで低露点まで除湿された常温の圧縮空気を低温まで冷却する回路Aと、冷却器をバイパスする回路Bに分け、ミキシングする空気割合を制御することにより、温度制御します。
  • 温度制御方式は、冷却器をバイパスする常温圧縮空気量を、温度制御バルブ（比例制御弁）で制御します。また、比例制御弁は、設定温度になるように温度コントローラの信号により作動します。
エアーミキシング温度制御の作動原理▲ エアーミキシング温度制御の作動原理

小型・省スペース設計（APX-15A-500）

ヒートレスエアードライヤー、ラインフィルター、ミストフィルターをコンパクトボディーに内蔵。

用途

生産性の向上に

  • 樹脂のブロー成型後の急速冷却
  • 樹脂の冷風ポリッシング
  • 機械加工時の刃先冷却
  • 金属の冷風加工
  • 冷風乾燥（フィルム等のコーティング）

樹脂ブロー成型後の急速冷却

樹脂ブロー成型後の急速冷却

樹脂
押出し

エア
吸込み

冷却
離型

冷風吸込み

機械加工時の刃先冷却

機械加工時の刃先冷却

アクリル樹脂の二次加工

樹脂の冷風ポリッシング

樹脂の冷風ポリッシング

成型塗装後の工程で冷風研磨システムの冷風源

品質の確保に
  • 食品・化粧品の型くずれ防止
  • ディップはんだ付け後の急速冷却
低温検査に
  • 自動車部品の低温試験
  • 生産ライン上での簡易低温試験

仕様

型式 APX-8A-250 APX-15A-500 APX-30A-1200
出口空気温度範囲※1 ℃ -30～0
出口空気流量可変範囲※2 L/min 40～400 200～800 300～1500
出口空気圧力可変範囲 MPa 0.05～0.85 0.10～0.49 0.05～0.85
基準冷却空気吐出量（空気温度-30℃）※3 L/min 250 500 1200
入口空気条件 入口空気必要範囲量
（ヒートレスドライヤー付属の場合） 		L/min 190～550 260～1040 800～2050
空気圧力 MPa 0.49～0.98 0.49～0.85 0.59～0.98
空気温度範囲 ℃ 5～50 10～40 5～50
空気露点※4 ℃ 飽和以下（水滴無きこと）
周囲温湿度範囲 ℃ 5～40
（湿度：75%以下） 		10～35
（湿度：75%以下） 		5～40
（湿度：75%以下）
外形寸法 高さ mm 740 1510 1552
奥行 mm 520 510 700
幅 mm 851 650 1001
質量 kg 約 110 約 180 約 210
圧縮空気入口管接続口径 B Rc 3/4 Rp 1/2 Rc 1
冷風空気出口管接続口径 Rp 3/8 Rp 3/8 Rp 3/4
電気特性 電源（50/60Hz）※5 V 三相200/200,220
消費電力（50/60Hz） kW 1.24/1.31,1.63 2.40/2.42,3.25 2.6/3.0,3.2
電流（50/60Hz） A 4.4/4.1,5.4 5.8/5.6,6.7 10.0/9.8,11.8
電源容量 kVA 2.1 3.0 4.2
しゃ断器容量 A 10 15 30
装置細目 ヒートレスドライヤー※6 弊社製 QSQ080B-E
（外付け） 		弊社製 QSQ120B-E
（内蔵） 		弊社製 QSQ270B-E
（外付け）
冷凍用圧縮機出力 kW 0.75 1.5 3.0
法定冷凍トン（50/60Hz） 0.35/0.42 0.75/0.90 1.30/1.55
冷媒 R404A
冷媒充填量 kg 0.4 0.8 1.0
温度調節器 自動空気混合流量調節バルブ
その他 流量計、レギュレータ内蔵
スクロールできます
  1. 出口空気量、入口空気条件により、出口空気温度範囲は変化します。空気温度は本機出口センサ位置で測定。
  2. ヒートレスエアードライヤーが付属する場合は、使用圧力に合うオリフィスを取り付けてください。
  3. 周囲温度25℃、入口空気温度40℃、出口空気圧力0.2MPa、周波数60Hzの条件。
  4. 冷凍式エアードライヤーで除湿された空気条件。
  5. 電圧変動は電源電圧の±10%以内にしてください。
  6. フィルター取付用配管は付属しておりません。
  • フィルター、コールドフレッシュ間の取付配管は付属しておりません。
  • 上記以外の仕様も製作いたしますので、別途ご用命ください。
  • 空気流量については、ノルマル（大気圧、0℃、乾燥空気の状態）に換算した値です。

外形図（単位：mm）

APX-8A-250

APX-8A-250

APX-15A-500

APX-15A-500

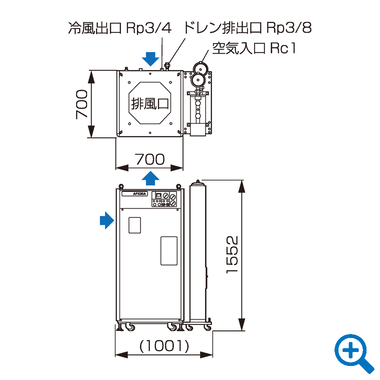

APX-30A-1200

APX-30A-1200

設置スペース

風通しを良くするために、また保守点検をしやすくするために充分なスペースを確保してください。

型式 前面 右面 左面 後面 上面 追記
コメント
APX- 8A-250 100cm 100cm 200cm 100cm 100cm 左方向排気
15A-500 100cm 200cm 上方向排気
15A-500
スクロールできます
設置スペース
