精密温調エアードライヤー RAVヒートポンプバランス®制御（ヒーターレス） ※により
ヒーターPID制御方式より最大70%以上の省エネを実現
RAV400B-HP / RAV400B-HPF
RAV600B-HP / RAV600B-HPF
使用空気量100～900L/min温度制御精度±0.1℃設定温度範囲15～30℃圧力設定範囲0.15～0.85MPa
-
圧縮空気を高精度に温調 温度制御精度±0.1℃
-
精密加工機・精密計測器・局所温調などに最適
※本製品の冷媒回路保証期間は、お買い上げ後2年間
（ただし稼動時間10,000時間まで）です。
特長

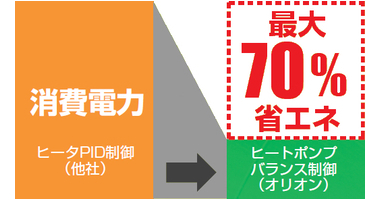

ヒーターレスで±0.1℃（最大70%省エネ）
ヒートポンプバランス®制御で最大70%省エネ
ヒートポンプバランス®制御技術により電気ヒーターを完全排除
▲ 構造作動原理
ヒートポンプバランス®※制御とは
ヒートポンプバランス制御とは、1台のエアコンで冷房と暖房を同時運転しているようなもので、そのバランスの高度なコントロールにより温調しています。
通常のエアコンのように室内から室外へ、あるいは室外から室内への一方的な熱移動ではなく、常に無駄のない熱移動を可能とした新しい制御方式であり、高度な制御技術により省エネと高精度運転を両立した最新のテクノロジーです。
空冷なのに低排熱（排熱50%カット）
排熱が少ないため、精密加工で嫌われる周囲温度の上昇を低減します。（ヒートポンプバランス制御により排熱エネルギーをヒーター代わりの熱源として活用しますのでヒーターPID制御方式と比較して排熱が50%削除されます）
確実なドレン排出
電磁弁式採用によるドレン強制排出
用途例
-
精密加工機
-
精密計測機
-
半導体・FPD製造装置
-
分析機器
-
精密塗装機
-
局所空間の精密温調
-
加工物・計測物の温調
仕様
-
本機は屋内仕様を標準としています。
-
出口空気圧力露点はエアードライヤーの出口空気圧力にて換算した値で入口空気の過飽和水量により変動します。過飽和水を含んだ圧縮空気が流入する場合は手前にドレンフィルターの取り付けをお勧めします。
-
処理空気量の表示値はANR「大気圧・20℃・65%RH」の値です。
-
温度精度は装置出口1点、表示器精度で、入口温度、流量安定時とします。
-
フィルターエレメントの交換時期はいずれか早い方となります。（圧損管理にはオプションの差圧計DG-50(B)をご使用ください）
-
入口油分濃度3wt ppm以下条件であり、油分濃度測定方法は、ISO8573-2「油分試験方法」により油蒸気（ベーパー）を含みません。
-
供給空気にゴミ（固形異物）が多い場合は、入口側にエアーフィルター（5µm相当）を取り付けてください。
-
電源電圧±5%の場合。電源電圧±10%では、15～30℃となります。
外形図
設置スペース
風通しを良くするために、また保守点検をしやすくするために充分なスペースを確保してください。
