好利旺ORION冷干机 标准气温型RAX大型

冷凍式エアードライヤー
標準入気温度タイプ RAX 大型周囲温度が48℃でも運転可能（RAX-Jタイプ）
ステンレスシェルの熱交換器を採用

空冷式
RAX75J～RAX190J /
RAX240F / RAX300F-E～RAX380F-E
水冷式
RAX75J-W～RAX190J-W /
RAX240F-W / RAX300F-WE～RAX450F-WE

処理空気量
空冷式
12.1/13.4～59/69m3/min
水冷式
12.1/14～83/98m3/min
入気温度5～60℃適応エアーコンプレッサ
空冷式
75～380kW
水冷式
75～450kW
RAX75J / RAX120J / RAX300F-E安心冷媒回路2年保証※本製品の冷媒回路保証期間は、お買い上げ後2年間
（ただし稼動時間10,000時間まで）です。

特長

冷凍式エアードライヤー RAX 大型の特長
ステンレスシェル熱交換器

クリーンエアーと圧縮空気のオイルフリー時代にマッチした、ステンレスシェルの熱交換器を採用。

  • 脱脂処理は別途お問い合わせください。
  • 耐食性を向上させるSUSパイプも特注にて対応致します。
  • RAX75J～190J-W 第二種圧力容器対象外
    本製品は第二種圧力容器の対象外ですので、証明手続き等は不要です。
    • 複数の熱交換器を連結する構造 [特許]
  • RAX240F～450F-WE （第二種圧力容器対象）
RAX75J～190J-Wの特長
止まりにくいエアードライヤー

周囲温度48℃対応

周囲温度48℃対応
処理空気量アップ
処理空気量アップ
  • 50Hz条件 従来機比較（空冷機）
省スペース・コンパクト

体積比・設置面積比30%ダウン（従来機比）

前面吸込・上排気
左右側いずれかの密着設置も可左右側いずれかの密着設置も可
左右選べる
ドレントラップ位置左右選べるドレントラップ位置
  • ただし、右側取出し時はオプション部品が必要となります。
左右壁面及び背面への
壁付け設置が可能左右壁面及び背面への壁付け設置が可能
  • ただし、RAX150J(-W)、RAX190J(-W)は右側のみ
RAX240F～450F-WEの特長
冷凍用圧縮機の台数制御で省エネを実現（省エネタイプ）

処理空気負荷により、冷凍回路が1回路運転(50%)、2回路運転(100%)を自動選択。最大50%の電気代の節約が可能です。

低圧損0.01MPa以下を実現 (RAX240F / RAX240F-W)

長時間使用しても目詰まりが少なく、圧力損失（圧力降下）の少ない熱交換器です。

0.69MPa 0.006～0.01MPa※
0.98MPa（最高使用圧力） 0.004～0.008MPa※
  • 値は50Hz流量時を示します。
簡単メンテナンス、設置レイアウト

(1) 排気ダクトの取り付け可能部が本体上部で、フロアスペースの無駄を省きました。（空冷式）

(2) 正面より主要パーツの保守・点検が可能です。

簡単メンテナンス、設置レイアウト
  • どうしてもスペースが確保できない場合は、右側面を密着してください。

仕様

RAX75J ～ RAX190J
型式 空冷式
RAX 75J 90J 120J 150J 190J
処理空気量（50/60Hz） m3/min 12.1 / 13.4 17.3 / 20.1 22.1 / 25.3 27.5 / 32.0 34.1 / 40.5
入口空気温度範囲 ℃ 5 ～ 60
出口空気露点 ℃ 圧力下 10
使用流体 圧縮空気
使用周囲温度範囲 ℃ 2 ～ 48
使用圧力範囲（ゲージ圧力） MPa 0.29 ～ 0.98
外形寸法 高さ mm 1140 1286 1332
奥行 mm 1081 1244 1290
幅 mm 470 700
質量 kg 146 186 205 279 286
オート
ドレン
トラップ 		型式 AD-5
排出口口径 Rc1/2
空気出入口接続口径 R2 2 1/2B ・ 65A
フランジ 		3B ・ 80A
フランジ
電気特性 電源（50/60Hz） V 三相 200 / 200,220
消費電力（50/60Hz） kW 2.5 / 3.0,3.0 3.0 / 3.9,3.9 4.1 / 5.2,5.2 5.7 / 7.5,7.4
電流（50/60Hz） A 9.5 / 9.5,9.4 11.5 / 12.0,12.0 14.0 / 16.5,15.5 20.5 / 24.5,22.5
電源容量 kVA 5.0 6.3 7.8 10.4
しゃ断器容量 A 20 30 40
冷媒 R-410A
冷媒充填量 kg 1.6 1.82 2.1 3.7 4.0
冷凍用圧縮機出力 kW 1.9 2.2 3.0 4.2
法定冷凍トン（50/60Hz） 0.92 / 1.10 1.09 / 1.30 1.47 / 1.76 1.99 / 2.39
運転音（50/60Hz） dB（A） 67 / 70 70 / 73 71 / 74
  • 処理空気条件は、入口空気圧力（ゲージ圧力）：0.69MPa、入口空気温度：40℃、出口空気露点：圧力下 10℃、周囲温度：32℃
  • 性能保証値については別途お問い合わせください。大型機種については代用負荷（低圧空気下での試験）にて性能確認を実施しています。
  • 処理空気量は、空気圧縮機の吸い込み状態に換算した値です。（大気圧、32℃、75%）
  • 運転音は正面 1m、高さ 1m の測定値です。
  • 遠隔端子（無電圧）、運転信号端子（無電圧）、警報表示端子（無電圧）を標準装備。
  • 空気出入口接続用相フランジは付属しておりません。
  • 適用フランジ：JIS 10K FF 型相当品。
  • 二次熱交換器ステンレスパイプ仕様も対応致しますので、お問い合わせください。
  • 上記以外の仕様も製作いたしますので、別途ご用命ください。
スクロールできます
RAX240F / RAX300F-E / RAX380F-E
型式 空冷式
標準モデル 省エネモデル
RAX 240F 300F-E 380F-E
処理空気量（50/60Hz） m3/min 38 / 45 47 / 55 59 / 69
入口空気温度範囲 ℃ 5 ～ 60
出口空気露点 ℃ 圧力下 10
使用流体 圧縮空気
使用周囲温度範囲 ℃ 2 ～ 40
使用圧力範囲（ゲージ圧力） MPa 0.29 ～ 0.98 0.29 ～ 0.93
外形寸法 高さ mm 1583 1650
奥行 mm 905 1100
幅 mm 1969 2020
質量 kg 557 792 872
オート
ドレン
トラップ 		型式 AD-5
排出口口径 Rc1/2
空気出入口接続口径 4B ・ 100A
フランジ 		5B ・ 125A
フランジ
電気特性 電源（50/60Hz） V 三相 200 / 200,220
消費電力（50/60Hz） kW 4.6 / 5.7,5.6 5.9 / 6.8,6.8 8.6 / 10.1,10.0
電流（50/60Hz） A 17.9 / 19.2,19.1 19.9 / 22.3,21.2 26.4 / 29.4,28.9
電源容量 kVA 9.7 10.4 15.6
しゃ断器容量 A 40 50 60
冷媒 R-407C
冷媒充填量 kg 4.4 5.0 6.0
冷凍用圧縮機出力 kW 3.75 2.2 × 2 3.0 × 2
法定冷凍トン（50/60Hz） 1.52 / 1.82 1.82 / 2.18 2.41 / 2.89
運転音（50/60Hz） dB（A） 60 / 64 62 / 66 64 / 67
  • 処理空気条件は、入口空気圧力（ゲージ圧力）：0.69MPa、入口空気温度：40℃、出口空気露点：圧力下 10℃、周囲温度：32℃
  • 性能保証値については別途お問い合わせください。大型機種については代用負荷（低圧空気下での試験）にて性能確認を実施しています。
  • 処理空気量は、空気圧縮機の吸い込み状態に換算した値です。（大気圧、32℃、75%）
  • 運転音は正面1.5m、高さ1m の測定値です。
  • 遠隔端子（無電圧）、運転信号端子（無電圧）、警報表示端子（無電圧）を標準装備。
  • 遠隔側での運転、停止信号はモーメンタリをご使用ください。
  • RAX300F-E、RAX380F-E は、二段階容量制御方式(50%、100%)・0.2 秒以内の瞬時停電自動復帰・冷凍用圧縮機 1、2 自動切り換え運転・個別アラームモニタ付き・警報信号端子は 2 種類（本警報と予備警報）用意しています。
  • ドレン警報付き電磁式トラップ（特注対応）の取付も可能です。
  • 空気出入口接続用相フランジは付属していません。
  • 適用フランジ：JIS 10K FF 型相当品。
  • 二次熱交換器ステンレスパイプ仕様も対応致しますので、お問い合わせください。
  • 上記以外の仕様も製作いたしますので、別途ご用命ください。
  • 第二種圧力容器対象です。
  • 受注生産品です。
  • 空冷式 RAX450F-E も受注生産にて対応可能です。
スクロールできます
RAX75J-W ～ RAX190J-W
型式 水冷式
RAX 75J-W 90J-W 120J-W 150J-W 190J-W
処理空気量（50/60Hz） m3/min 12.1 / 14.0 17.3 / 20.1 22.1 / 25.3 27.5 / 32.0 35.0 / 41.0
入口空気温度範囲 ℃ 5 ～ 60
出口空気露点 ℃ 圧力下 10
使用流体 圧縮空気
使用周囲温度範囲 ℃ 2 ～ 48
使用圧力範囲（ゲージ圧力） MPa 0.29 ～ 0.98
冷却水 水温 ℃ 32
水量 m3/h 1.7 2.8 2.9 3.0 3.2
外形寸法 高さ mm 1140 1286 1332
奥行 mm 1081 1244 1290
幅 mm 470 700
質量 kg 143 188 208 276 283
オート
ドレン
トラップ 		型式 AD-5
排出口口径 Rc1/2
空気出入口接続口径 R2 2 1/2B ・ 65A
フランジ 		3B ・ 80A
フランジ
冷却水出入口接続口径 メスネジ Rp3/4
電気特性 電源（50/60Hz） V 三相 200 / 200,220
消費電力（50/60Hz） kW 1.7 / 2.0,2.0 2.1 / 2.6,2.5 3.5 / 4.2,4.2 4.7 / 6.2,6.1
電流（50/60Hz） A 8.0 / 8.0,8.0 8.6 / 9.4,8.9 11.5 / 12.0,11.0 15.5 / 17.0,16.0
電源容量 kVA 4.0 5.2 7.1 9.8
しゃ断器容量 A 15 20 30 40
冷媒 R-410A
冷媒充填量 kg 1.1 1.7 1.9 2.0
冷凍用圧縮機出力 kW 1.9 2.2 3.0 4.2
法定冷凍トン（50/60Hz） 0.92 / 1.10 1.09 / 1.30 1.47 / 1.76 1.99 / 2.39
運転音（50/60Hz） dB（A） 54 / 56 56 / 56 57 / 57 57 / 58
  • 処理空気条件は、入口空気圧力（ゲージ圧力）：0.69MPa、入口空気温度：40℃、出口空気露点：圧力下 10℃、周囲温度：32℃
  • 性能保証値については別途お問い合わせください。大型機種については代用負荷（低圧空気下での試験）にて性能確認を実施しています。
  • 処理空気量は、空気圧縮機の吸い込み状態に換算した値です。（大気圧、32℃、75%）
  • 運転音は正面1m、高さ1m の測定値です。
  • 遠隔端子（無電圧）、運転信号端子（無電圧）、警報表示端子（無電圧）を標準装備。
  • 空気出入口接続用相フランジは付属しておりません。
  • RAX75J～RAX190Jはアイボルト（吊りボルト）付です。
  • 適用フランジ：JIS10KFF型相当品。
  • 二次熱交換器ステンレスパイプ仕様も対応致しますので、お問い合わせください。
  • 上記以外の仕様も製作いたしますので、別途ご用命ください。
  • 冷却水量は60Hz時のものです。
スクロールできます
RAX240F-W / RAX300F-WE ～ RAX450F-WE
型式 水冷式
標準 省エネ
RAX 240F-W 300F-WE 380F-WE 450F-WE
処理空気量（50/60Hz） m3/min 42 / 49 51 / 60 64 / 75 83 / 98
入口空気温度範囲 ℃ 5 ～ 60
出口空気露点 ℃ 圧力下 10
使用流体 圧縮空気
使用周囲温度範囲 ℃ 2 ～ 45
使用圧力範囲（ゲージ圧力） MPa 0.29 ～ 0.98 0.29 ～ 0.93
冷却水 水温 ℃ 32
水量 m3/h 3.8 4.0 5.0 7.1
外形寸法 高さ mm 1583 1650 1703
奥行 mm 905 1100 1145
幅 mm 1969 2020 2077
質量 kg 534 792 872 942
オート
ドレン
トラップ 		型式 AD-5
排出口口径 Rc1/2
空気出入口接続口径 4B ・ 100A
フランジ 		5B ・ 125A
フランジ 		6B ・ 150A
フランジ
冷却水出入口接続口径 メスネジ Rp1 Rc1 1/2
電気特性 電源（50/60Hz） V 三相 200 / 200,220
消費電力（50/60Hz） kW 3.5 / 4.4,4.3 5.1 / 5.7,5.7 6.5 / 7.6,7.5 8.5 / 9.0,8.9
電流（50/60Hz） A 14.8 / 15.0,14.9 17.6 / 18.9,18.4 22.5 / 25.0,24.5 29.6 / 32.0,31.4
電源容量 kVA 8.3 8.7 11.4 15.6
しゃ断器容量 A 30 50 60
冷媒 R-407C
冷媒充填量 kg 3.4 4.0 5.0
冷凍用圧縮機出力 kW 3.75 2.2 × 2 3.0 × 2 3.75 × 2
法定冷凍トン（50/60Hz） 1.52 / 1.82 1.82 / 2.18 2.41 / 2.89 3.03 / 3.64
運転音（50/60Hz） dB（A） 52 / 55 57 / 58 55 / 58 55 / 62
  • 処理空気条件は、入口空気圧力（ゲージ圧力）：0.69MPa、入口空気温度：40℃、出口空気露点：圧力下 10℃、周囲温度：32℃
  • 性能保証値については別途お問い合わせください。大型機種については代用負荷（低圧空気下での試験）にて性能確認を実施しています。
  • 処理空気量は、空気圧縮機の吸い込み状態に換算した値です。（大気圧、32℃、75%）
  • 冷却水は 60Hz 時のものです。
  • 運転音は正面1.5m、高さ1m の測定値です。
  • 遠隔端子（無電圧）、運転信号端子（無電圧）、警報表示端子（無電圧）を標準装備。
  • 遠隔側での運転、停止信号はモーメンタリをご使用ください。
  • RAX300F-WE、RAX380F-WE、RAX450F-WE は、二段階容量制御方式(50%、100%)・0.2 秒以内の瞬時停電自動復帰・圧縮機 1、2 自動切り換え運転・個別アラームモニタ付き・警報信号端子は 2 種類（本警報と予備警報）用意しています。
  • ドレン警報付き電磁式トラップ（特注対応）の取付も可能です。
  • 空気出入口接続用相フランジは付属していません。
  • 適用フランジ：JIS 10K FF 型相当品。
  • 二次熱交換器ステンレスパイプ仕様も対応致しますので、お問い合わせください。
  • 上記以外の仕様も製作いたしますので、別途ご用命ください。
  • 第二種圧力容器対象です。
  • 受注生産品です。
スクロールできます

外形図(単位: mm)

空冷式

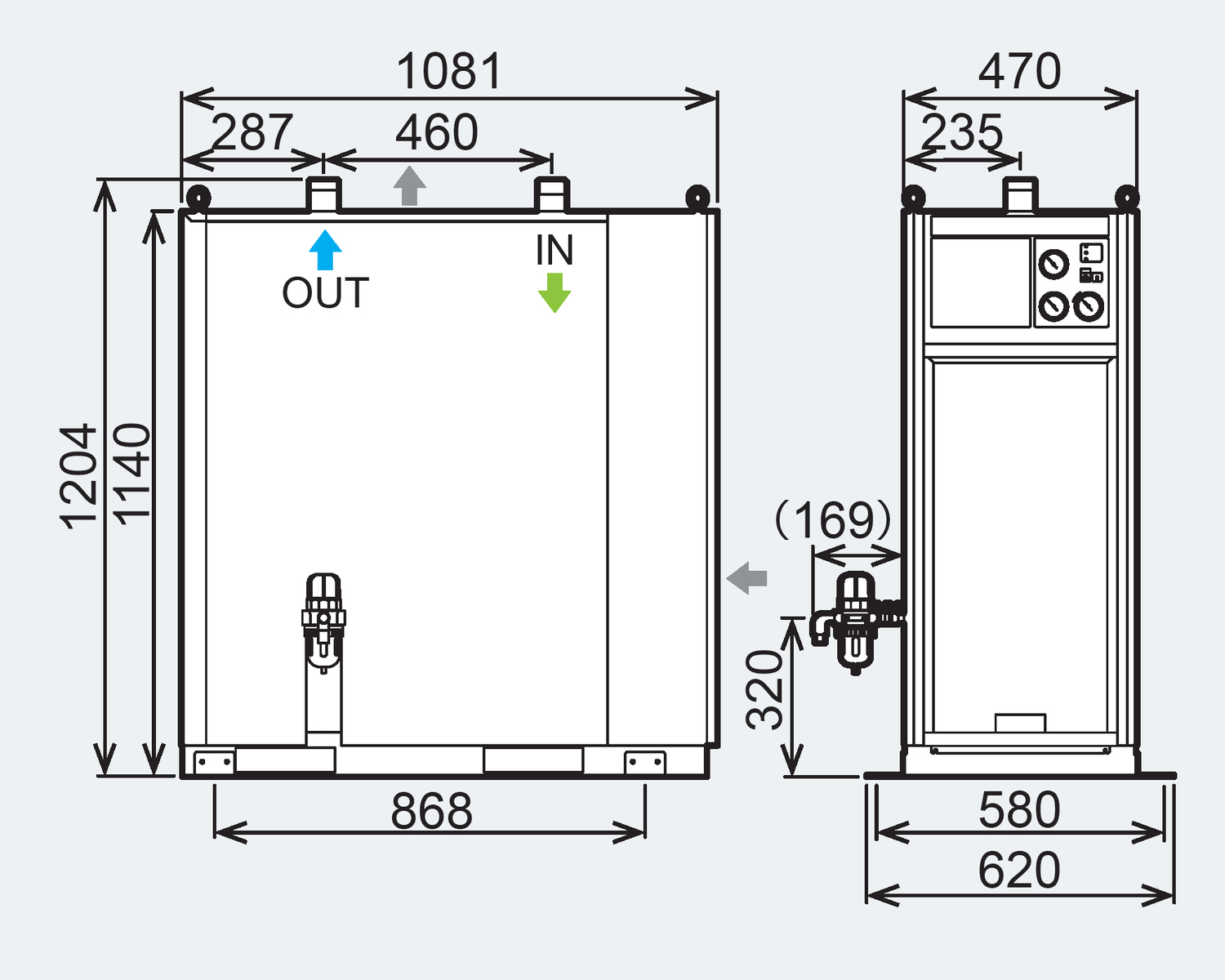

RAX75J
外形図
RAX90J
外形図
RAX120J
外形図
RAX150J
外形図
RAX190J
外形図
RAX240F
外形図
RAX300F-E / 380F-E
外形図
水冷式
RAX75J-W
外形図
RAX90J-W
外形図
RAX120J-W
外形図
RAX150J-W
外形図
RAX190J-W
外形図
RAX240F-W
外形図
RAX300F-WE / 380F-WE
外形図
RAX450F-WE
外形図
