好利旺ORION冷干机 标准进气温度型RAX小型
冷凍式エアードライヤー
標準入気温度タイプ RAX 小型
周囲温度が45℃でも運転可能。ステンレスシェルの熱交換器を採用
空冷式
RAX3J ～ RAX55J
水冷式
RAX55J-W
処理空気量空冷式 0.32/0.37～8.9/10.4m
3
/min
水冷式 9.1/10.4 m
3
/min入気温度5～50 ℃適応エアー
コンプレッサ空冷式 3～55 kW
水冷式 55 kW
※本製品の冷媒回路保証期間は、お買い上げ後2年間
（ただし稼動時間10,000時間まで）です。
特長
仕様
外形図
特長
高温環境対応
周囲温度が45℃でも運転可能。
ステンレスシェル熱交換器
クリーンエアーと圧縮空気のオイルフリー時代にマッチした、ステンレスシェルの熱交換器を採用。
脱脂処理は別途お問い合わせください。
耐食性を向上させるSUSパイプも特注にて対応致します。
吸込フィルタを標準装備
凝縮器の吸込口にフィルタを標準装備し、メンテナンスがし易くなりました。
仕様
型式
空冷式
RAX
3J-A1
3J-A2
6J-A1
6J-A2
処理空気量（50/60Hz）
m
3
/min
0.32 / 0.37
0.68 / 0.77
入口空気温度範囲
℃
5 ～ 50
出口空気露点
℃
圧力下 10
使用流体
圧縮空気
使用周囲温度範囲
℃
2 ～ 45
※1
使用圧力範囲（ゲージ圧力）
MPa
0.2 ～ 0.98
外形寸法
高さ
mm
480
510
奥行
mm
450
540
幅
mm
180
質量
kg
18
21
オート
ドレン
トラップ
型式
FD2-NC
FD2
排出口口径
Φ
4
※2
又は Rc1/4
※3
空気出入口接続口径
R1/2
電気特性
電源（50/60Hz）
V
単相
100 / 100,110
単相
200,220 / 200,220
単相
100 /100,110
単相
200,220 / 200,220
消費電力（50/60Hz）
kW
0.17/0.19,0.20
0.16,0.17/0.19,0.21
0.26/0.27,0.30
0.24,0.28/0.26,0.29
電流（50/60Hz）
A
1.9 / 1.9,1.8
0.8 / 1.0
3.2 / 2.8
1.4,1.6 / 1.3,1.3
電源容量
kVA
0.3
0.4
しゃ断器容量
A
5
10
5
冷媒
R-134a
冷媒充填量
kg
0.11
0.14
冷凍用圧縮機出力
kW
0.2
0.25
0.3
法定冷凍トン（50/60Hz）
0.05 / 0.05
0.07 / 0.08
運転音（50/60Hz）
dB（A）
60 / 60
スクロールできます
型式
空冷式
RAX
8J-A1
8J-A2
11J-A1
11J-A2
処理空気量（50/60Hz）
m
3
/min
1.0 / 1.2
1.75 / 1.93
入口空気温度範囲
℃
5 ～ 50
出口空気露点
℃
圧力下 10
使用流体
圧縮空気
使用周囲温度範囲
℃
2 ～ 45
※1
使用圧力範囲（ゲージ圧力）
MPa
0.2 ～ 0.98
外形寸法
高さ
mm
510
580
奥行
mm
600
660
幅
mm
240
質量
kg
26
33
オート
ドレン
トラップ
型式
FD2
排出口口径
Φ
4
※2
又は Rc1/4
※3
空気出入口接続口径
R3/4
電気特性
電源（50/60Hz）
V
単相
100 / 100,110
単相
200,220 / 200,220
単相
100 / 100,110
単相
200,220 / 200,220
消費電力（50/60Hz）
kW
0.32/0.34,0.41
0.29,0.35/0.32,0.34
0.52/0.52,0.55
0.44,0.49/0.52,0.53
電流（50/60Hz）
A
3.9 / 3.4,3.7
1.7,2.1 / 1.6,1.6
6.5 / 5.2,5.0
2.6,2.9 / 2.6,2.4
電源容量
kVA
0.6
0.5
0.8
しゃ断器容量
A
10
5
15
10
冷媒
R-134a
R-410A
冷媒充填量
kg
0.23
0.26
冷凍用圧縮機出力
kW
0.4
0.55
0.6
法定冷凍トン（50/60Hz）
0.09 / 0.11
0.15 / 0.19
運転音（50/60Hz）
dB（A）
61 / 61
60 / 61
スクロールできます
型式
空冷式
RAX
15J
22J
37J
55J
処理空気量（50/60Hz）
m
3
/min
2.6 / 3.0
3.9 / 4.5
6.1 / 6.5
8.9 / 10.4
入口空気温度範囲
℃
5 ～ 50
出口空気露点
℃
圧力下 10
使用流体
圧縮空気
使用周囲温度範囲
℃
2 ～ 45
使用圧力範囲（ゲージ圧力）
MPa
0.2 ～ 0.98
外形寸法
高さ
mm
580
900
1100
奥行
mm
780
870
960
990
幅
mm
240
300
330
質量
kg
39
42
68
84
オート
ドレン
トラップ
型式
FD2
FD6
排出口口径
Φ
4
※2
又は Rc1/4
※3
空気出入口接続口径
R1
R1 1/2
R2
電気特性
電源（50/60Hz）
V
三相
200 / 200,220
消費電力（50/60Hz）
kW
0.61/0.71,0.73
0.65/0.79,0.79
1.16/1.41,1.41
1.30/1.63,1.60
電流（50/60Hz）
A
2.6 / 2.5,2.5
3.0 / 2.8,2.9
4.5 / 4.6,4.4
5.3 / 5.7,5.4
電源容量
kVA
1.3
1.5
2.5
2.9
しゃ断器容量
A
5
10
冷媒
R-410A
冷媒充填量
kg
0.4
0.47
0.87
1.15
冷凍用圧縮機出力
kW
0.8
0.85
1.5
1.8
法定冷凍トン（50/60Hz）
0.25 / 0.30
0.28 / 0.30
0.46 / 0.55
0.55 / 0.66
運転音（50/60Hz）
dB（A）
59 / 61
58 / 59
63 / 63
60 / 63
スクロールできます
型式
水冷式
RAX
55J-W
処理空気量（50/60Hz）
m
3
/min
9.1 / 10.4
入口空気温度範囲
℃
5 ～ 50
出口空気露点
℃
圧力下 10
使用流体
圧縮空気
使用周囲温度範囲
℃
2 ～ 45
使用圧力範囲（ゲージ圧力）
MPa
0.2 ～ 0.98
冷却水
水温
℃
32
水量
m
3
/h
1.3
※4
外形寸法
高さ
mm
1100
奥行
mm
990
幅
mm
330
質量
kg
88
オート
ドレン
トラップ
型式
FD6
排出口口径
Φ
4
※2
又は Rc1/4
※3
空気出入口接続口径
R2
冷却水出入口接続口径
入口 Rc3/4、出口 Rp3/4
電気特性
電源（50/60Hz）
V
三相
200 / 200,220
消費電力（50/60Hz）
kW
1.12/1.37,1.38
電流（50/60Hz）
A
4.7 / 4.8,4.7
電源容量
kVA
2.4
しゃ断器容量
A
10
冷媒
R-410A
冷媒充填量
kg
0.64
冷凍用圧縮機出力
kW
1.8
法定冷凍トン（50/60Hz）
0.55 / 0.66
運転音（50/60Hz）
dB（A）
52 / 52
処理空気条件は、入口空気圧力（ゲージ圧力）：0.69MPa、入口空気温度：RAX3J ～ 37J は 35℃、RAX55J、RAX55J-W は 40℃、出口空気露点：圧力下10℃、周囲温度：32℃。
性能保証値については別途
お問い合わせ
ください。
処理空気量は、空気圧縮機の吸い込み状態に換算した値です。（大気圧、32℃、75%）
運転音は正面 1m、高さ 1m の測定値です。
RAX15 ～ 55J、RAX55J-W は遠隔端子（無電圧）を標準装備。
空気出入口接続用相フランジは付属していません。
適用フランジ JIS 10K FF 型相当品。
二次熱交換器ステンレスパイプ仕様も対応致しますので、
お問い合わせ
ください。
上記以外の仕様も製作いたしますので、別途ご用命ください。
電源電圧 ±5% の場合。電源電圧 ±10% では 2 ～ 40℃ となります。（RAX15J は除く）
内径 Φ5.7 ～ Φ6.0（外径 Φ8）のナイロン系エアーチューブをご使用ください。
付属のネジアダプタ使用時。
冷却水量は 60Hz 時のものです。
スクロールできます

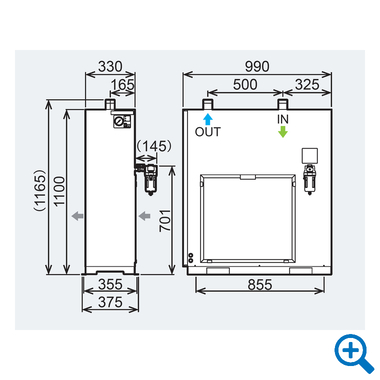

外形図
(単位: mm)
空冷式
RAX3J-A1 / A2
RAX6J-A1 / A2
RAX8J-A1 / A2
RAX11J-A1 / A2
RAX15J
RAX22J
RAX37J
RAX55J
水冷式
RAX55J-W
